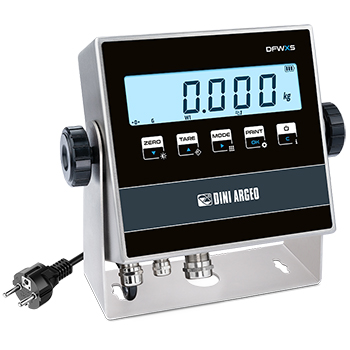

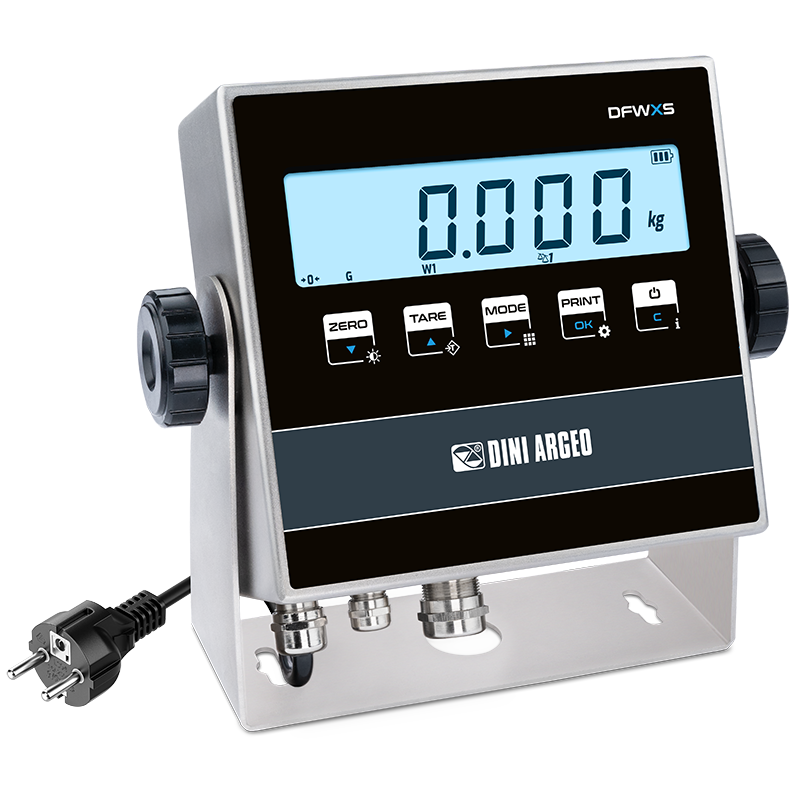

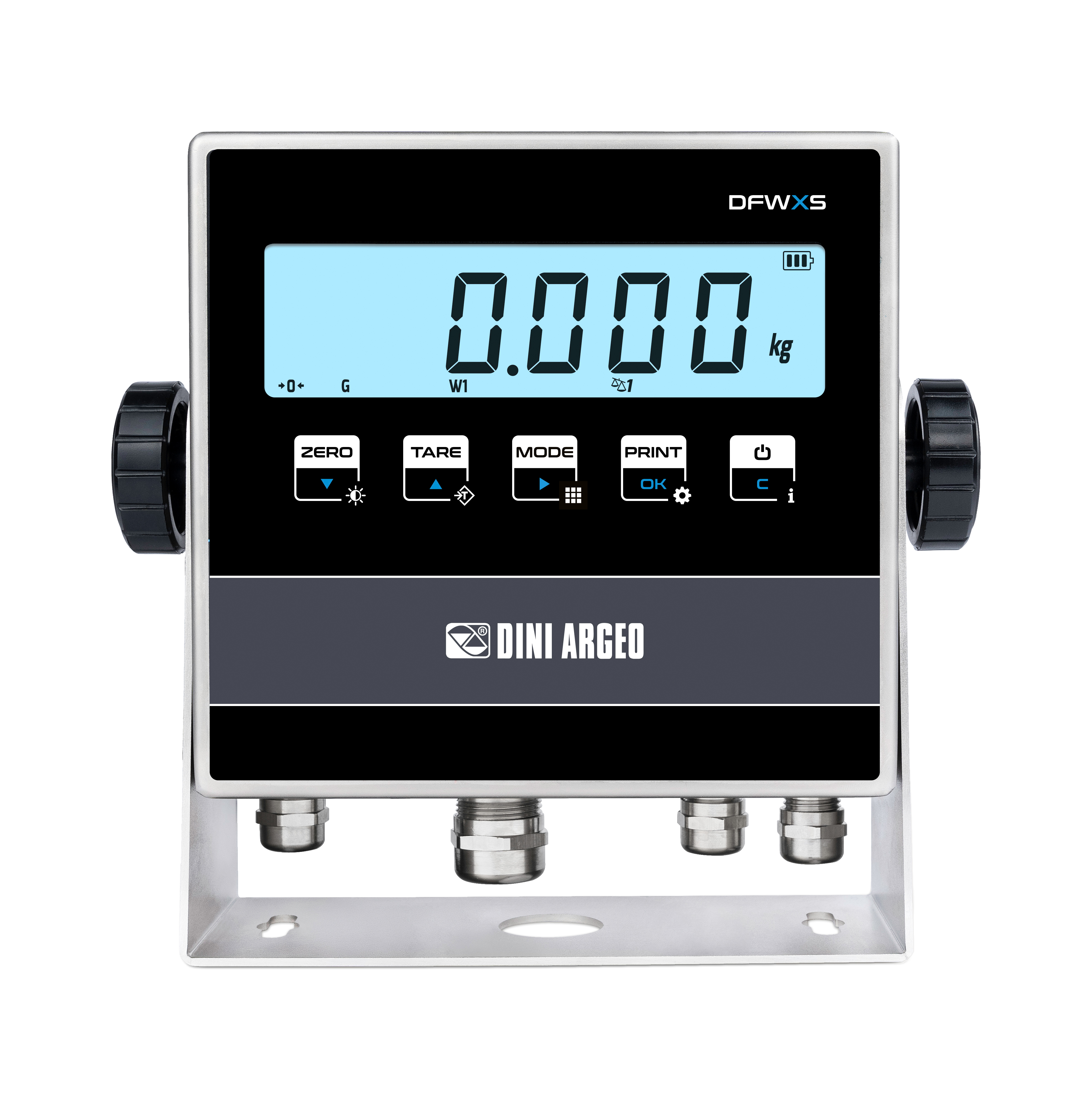

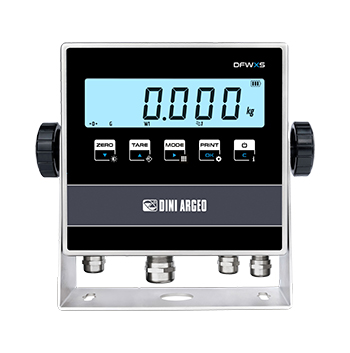

DFWXS: INDICATORE DI PESO MULTIFUNZIONE IP68 E 69K CON TASTIERA "SMART" A 5 TASTI

	DFWXS: INDICATORE DI PESO MULTIFUNZIONE IP68 E 69K CON TASTIERA "SMART" A 5 TASTI

MODI DI FUNZIONAMENTO

Il programma di pesatura multifunzione offre:

Conversione del peso in lb, Newton oppure con fattore di conversione liberamente programmabile

Hold

Picco (in kg o in Newton)

Pesatura animali

Conteggio pezzi

Controllo pezzi

Controllo peso (netto, lordo, take-away, sullo zero)

Pesatura in percentuale

Totalizzazione in carico o scarico

Formulazione manuale

Funzione di Tara automatica

LINGUE DISPONIBILI IN STAMPA

IT, EN, FR, DE, ES, PT, PL, RO, EL*
* Per Cinese e Greco è necessaria una programmazione della stampante/etichettatrice (CODEPG, solo in fase d’ordine)

Indicatore di peso in acciaio inox IP68 e IP69K versatile e compatto, dotato di display RGB retroilluminato interattivo. Le numerose opzioni di connettività lo rendono ideale per applicazioni e bilance in ambito industriale per pesare e convertire il peso.

CARATTERISTICHE TECNICHE

Involucro in acciaio INOX AISI 304
Grado di protezione IP68 e 69k

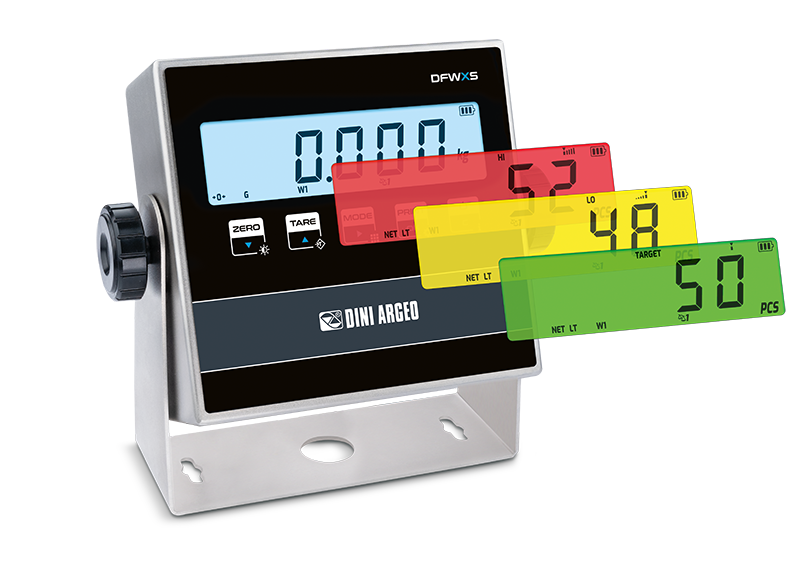

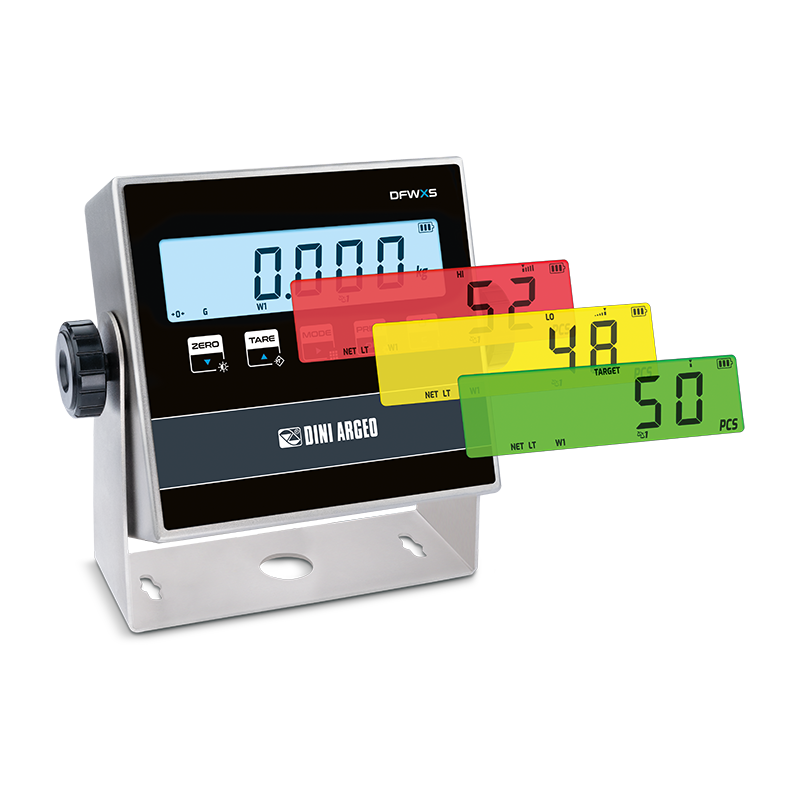

Display LCD a 6 cifre da 25mm, con retroilluminazione RGB (7 colori selezionabili)
Intensità luminosa configurabile
Tastiera meccanica “smart” a 5 tasti
Staffa di supporto ad inclinazione orientabile, con fori di fissaggio
Dimensioni compatte: 170 x 200 x 70 mm
Funzioni di risparmio energetico configurabili, per minimizzare i consumi di energia
Stringa peso completamente personalizzabile
Comando lettura peso personalizzabile
Modbus ASCII/RTU

CARATTERISTICHE DI MISURA E METROLOGICHE

Collegabile a max. 16 celle di carico con resistenza output 350Ω.
Omologabile a singolo range, multi-range o multi intervallo, in classe III o IIII, fino a 10.000e per intervallo. Segnale minimo 0,3µV/e.
Calibrazione fino a Max. 800.000 divisioni, per uso interno di fabbrica; Segnale minimo 0,01µV/e.
Risoluzione interna fino a 3.000.000 di punti, ideale per applicazioni in alta risoluzione e conteggio pezzi accurato.
Calibrazione in Newton (solo per uso interno).
Calibrazione teorica.
Calibrazione per silos e tramogge.
Fino a 8 punti di linearizzazione segnale.
Calibrazione e Set-Up digitale da tastiera o da PC con DINITOOLS.
Registrazione pesate omologata per scambio dati con PC e Gestionale, tramite opzione Alibi Memory oppure software PC D-LEGAL.

ALIMENTAZIONE

Alimentatore interno 110/230VAC e batteria interna ricaricabile con autonomia di 100h circa, con cavo di alimentazione da 1,5m e plug EU standard (Plug UK, AUS, US opzionali).

CERTIFICAZIONI METROLOGICHE

EU Type Examination Certificate (45501:2015)

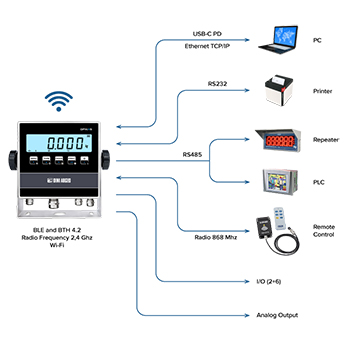

PORTE DI COMUNICAZIONE

RS232 su RJ45/morsetti a vite per collegamento a PC/stampanti Dini Argeo

RS232 su connettore AMP, con CTS, per collegamento a stampanti Dini Argeo

RS485 su morsetti a vite per collegamento a PC/PLC, con protocollo Modbus RTU o ASCII

USB-C interna per collegamento a PC

Opzionali:

Porta Ethernet TCP/IP (Include protocollo Modbus-TCP)

Porta WiFi

RadioFrequenza 2,4GHz (da abbinare a scheda carrier)

Wireless Personal Area Network (da abbinare a scheda carrier codice CBD)

Uscita analogica 4...20mA o 0...10V (da abbinare a shceda carrier)

Scheda espansione con 2 IN e 6 OUT digitali

Nota: Consultare il manuale tecnico per maggiori informazioni tecniche.

	DFWXS	DFWXSB
Alibi memory	Opt	Opt
RS232	✓	✓
RS232	✓	✓
RS485	✓	✓
Type-C USB	✓	✓
Radio RF 2,4GHz	Opt	Opt
Opzioni WPAN	Opt	Opt
Ethernet TCP/IP	Opt	Opt
WiFi	Opt	Opt
Analog output	Opt	Opt
Digital I\O	Opt	Opt
Radio Frequency Remote Control	Opt (Ext)	Opt (Ext)

✓ = di serie
Opt = opzionale, integrato
Opt (Ext) = Box esterno opzionale, occupa una porta seriale RS232

DOWNLOAD

DFWLX-X-XS_Fast_26-1_IT_A.pdf	USER_MAN_DEU_DFWXS_v1_R1.pdf
DFWX_MODBUS_01.08_25_5_IT_T.pdf	USER_MAN_ENG_DFWXS_v1_R1.pdf
DFWX_Serial_Protocol_EN_25.02_T.pdf	USER_MAN_ESP_DFWXS_v1_R1.pdf
DFWX-XS_01.10_26_04_RH_IT_T.pdf	USER_MAN_FRA_DFWXS_v1_R1.pdf
DINITOOLS_4.20_16.10_IT.pdf	USER_MAN_ITA_DFWXS_V01.10_R25.10.pdf
Setup_Weimonitor_4.16.19.zip	USER_MAN_ITA_DFWXS_v1_R1.pdf
TCBI_Column_25-03_QSG.pdf	Last Firmware Revision News
TECH_DRAWING_DFWXS.pdf

Versioni disponibili

	Codice	Descrizione
	DFWXSB	Indicatore di peso multifunzione con alimentazione 110/230VAC e Plug EU, con batteria ricaricabile al NiMh integrata. Case in Acciaio Inox. Display RGB 25mm.
	DFWXSB-AUS	Indicatore di peso multifunzione con alimentazione 110/230VAC e presa AUS, con batteria NiMH ricaricabile integrata. Case in acciaio inox. Display RGB da 25 mm.
	DFWXSB-UK	Indicatore di peso multifunzione con alimentazione 110/230VAC e presa UK, con batteria NiMH ricaricabile integrata. Case in acciaio inox. Display RGB da 25 mm.
	DFWXSB-US	Indicatore di peso multifunzione con alimentazione 110/230VAC e presa US, con batteria NiMH ricaricabile integrata. Case in acciaio inox. Display RGB da 25 mm.

Interfacce di comunicazione

	Codice	Descrizione
	FO-CBD	Scheda per installazione integrata dei moduli opzionali Radio 2,4Ghz o Wireless Personal Area Network (WPAN).
	FO-WPANX-CL	Dispositivo WPAN classico, completo di antenna e kit di montaggio IP68/IP69K, assemblaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).
	FO-WPANX-LE	Dispositivo WPAN a basso consumo energetico, completo di antenna e kit di montaggio IP68/IP69K, assemblaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).
	FO-ETH	Porta Ethernet TCP\IP - Modbus TCP, montaggio incluso.
	FO-WIFI	Porta di comunicazione WiFi con antenna IP68/IP69K, montaggio incluso.
	FO-RF2G4	Modulo radio 2.4 GHz interno, montaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).

Interfacce wireless esterne

	Codice	Descrizione
	OBRF2G4X	(S1) Modulo esterno per comunicazione in Radiofrequenza 2,4GHz. Dotato di cavo da 3 m. Progettato per il grado di protezione IP66. Distanza massima di funzionamento fino a 60 m INDOOR, e fino a 80 m OUTDOOR. Da collegare a una porta RS232. Include pressacavo PG9 per indicatore.
	OBRF2G4X-USB	Modulo esterno per comunicazione in Radiofrequenza 2,4GHz, con porta USB tipo A, per PC. Dotato di cavo da 1 m. Progettato per il grado di protezione IP66. Distanza massima di funzionamento fino a 60 m INDOOR, e fino a 80 m OUTDOOR.
	OBWPANX-LE	(S3) Modulo esterno per comunicazione WPAN a basso consumo energetico. Dotato di cavo da 3 m. Progettato per grado di protezione IP66. Distanza operativa massima fino a 30 m INDOOR e fino a 100 m OUTDOOR. Da collegare tramite RS232. È incluso un pressacavo PG9 per l'indicatore.
	OBWPANX-CL	(S3) Modulo esterno per comunicazione WPAN classica. Dotato di cavo da 3 m. Progettato per grado di protezione IP66. Distanza operativa massima fino a 30 m INDOOR e fino a 100 m OUTDOOR. Da collegare tramite RS232. È incluso un pressacavo PG9 per l'indicatore.

Orologio Calendario / Data & Ora (venduto unicamente in abbinamento all’indicatore)

	Codice	Descrizione
	FO-CLOCK	Scheda orologio calendario, montaggio incluso.

Alibi Memory per comunicazione omologata

	Codice	Descrizione
	FO-ALMEM	Scheda Alibi Memory, con funzioni orologio calendario incorporate, montaggio incluso.
	D-LEGAL	Software omologato per la registrazione delle pesate a PC (alibi virtuale) e libreria API integrata per l'interfacciamento con altri software.

Uscita analogica (venduto unicamente in abbinamento all’indicatore)

	Codice	Descrizione
	FO-ANOUT	Uscita analogica optoisolata, montaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-WIFI / FO-ETH / FO-CBD).
	RSCBTW	(S3) Cavo twistato schermato a 4 conduttori accoppiati (2x2x0,34 mm²), per comunicazione RS485 o per uscita analogica. Guaina interna in polioefina. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 7mm. Temperatura di utilizzo: -30 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

Input / Output digitali

	Codice	Descrizione
	FO-DFIO	Scheda per installazione interna con 2 ingressi e 6 uscite digitali optoisolate, montaggio incluso.
	CB10P	(S2) Cavo schermato 10x0,25 mm² (idoneo per zone Ex). Guaina in PVC, diametro 7,5mm. Temperatura di utilizzo: -25 / +70 °C (installazione fissa). Raggio di curvatura minimo >/= 8 x O.D. €/m. Lunghezza massima ordinabile: 100 m o multipli.

Dispositivo di compensazione del livello (omologabile in rapporto con terzi)

	Codice	Descrizione
	RSCBTW	(S3) Cavo twistato schermato a 4 conduttori accoppiati (2x2x0,34 mm²), per comunicazione RS485 o per uscita analogica. Guaina interna in polioefina. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 7mm. Temperatura di utilizzo: -30 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
	LEVEL3AX	(S3) Modulo esterno per lettura e compensazione dell'inclinazione del sistema di pesatura, omologato per utilizzo in rapporto con terzi, da abbinare a indicatori serie DFWX. Collegamento in 232 (485 su richiesta). Cavo fornito di serie, lunghezza 3m.

Stampanti/Etichettatrici

	Codice	Descrizione
	PR80-3	(S1) Stampante termica da tavolo con taglierina. Rotolo di carta non incluso.
	LP542TE	(S1) Etichettatrice a trasferimento termico o termica diretta Fornito di meccanismo spellicolatore di serie. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 127 mm e larghezza fino a 112 mm. Rotolo di etichette e nastro pigmentato non inclusi.
	SMTPLUS-2	(S1) Etichettatrice termica diretta o trasferimento. Spellicolatore opzionale. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 203 mm e larghezza fino a 118 mm. Rotolo di etichette e nastro pigmentato non inclusi.
	RSCBLPA	(S3) Cavo con connettore AMP RS232 l=1,5m, per stampanti LP542xx, SMTPLUS.
	RSCBLPA10M	(S3) Cavo con connettore AMP RS232 l=10m, per stampanti LP542xx, SMTPLUS.
	RSCBSHTP	(S1) Cavo lungo 1,5m per collegamento alla stampante PR80-3.
	RSCBSHTP10M	(S1) Cavo lungo 10m per collegamento alla stampante PR80-3.
	CNFSERV	Personalizzazione stampe per serie DFW e DFWL. Prezzo NETTO.
	CODEPG	Servizio di caricamento di una code-page personalizzata , per stampante TPR. Codepage standard: PC437 (USA, EUROPA CENTRALE)

Colonne, staffe di supporto, visiere

	Codice	Descrizione
	DFWXCL	Staffa di supporto per indicatori serie DFWX.
	TCBI350-3	Colonna in Acciaio Inox, lunghezza 350mm, dotata di avvolgicavo, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL).
	TCBI500-3	Colonna in Acciaio Inox, lunghezza 500mm, dotata di avvolgicavo, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL).
	TCBI700-3	Colonna in Acciaio Inox, lunghezza 700mm, dotata di avvolgicavo, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa (da abbinare a DFWXCL o 3590CL).

Telecomando remoto

	Codice	Descrizione
	REMOTE	(S1) Telecomando a radiofrequenza 433MHz a 6 tasti e scatola di ricezione a radiofrequenza, per installazione esterna. Dotato di cavo di 3 m. Da collegare a una porta RS232. Include un pressacavo PG9 supplementare per l'installazione.

Cavi di alimentazione opzionali

	Codice	Descrizione
	PWCORDCH	Versione con cavo d'alimentazione SEV1011 (presa CH).

Cavi di collegamento

	Codice	Descrizione
	RSCBUSBPG	(S1) Cavo convertitore USB PC/RS232, l=1,5m, con PG9. Connettore USB/RJ11. Per collegamento a indicatori di peso con protezione IP65, IP68 e IP69K.
	RSCBUSB485	(S1) Cavo convertitore USB PC/RS485, l=1,5m. Completo di pressacavo metallico PG9. NB: Da abbinare ad indicatore dotato di uscita RS485 di serie o opzionale.
	ETH3MC	(S6) Cavo schermato Ethernet lungo 3 m per il collegamento tra bilance/in rete.
	ETH5MC	(S6) Cavo schermato Ethernet lungo 5 m per il collegamento tra bilance/in rete.

Cavi per celle di carico

	Codice	Descrizione
	LCCBC	(S1) Cavo per collegamento piattaforma a indicatore, l=50cm. Connettore femmina a saldare.
	LCCB5C	(S1) Cavo LCCBC + prolunga da 5m.
	LCCB10C	(S1) Cavo LCCBC + prolunga da 10m.

Pressacavi PG

	Codice	Descrizione
	PG7M	Set 10 pressacavi metallici PG7 per indicatori di peso. Completi di ghiere e guarnizioni.
	PG9M	Set 10 pressacavi metallici PG9 per indicatori di peso. Completi di ghiere e guarnizioni.
	PG13M	Set 10 pressacavi metallici PG13 per indicatori di peso.

Salvataggio pesate

	Codice	Descrizione
	SWM	Software PC "WeiMonitor" per monitoraggio/registrazione pesate eseguite sulla bilancia collegata, in tempo reale (il prezzo accanto si riferisce alla licenza per gestione di una bilancia).

Approvazione per la vendita a terzi

	Codice	Descrizione
	KCEM	Targhette e modulo Welmec per una bilancia. PREZZO NETTO. Servizio disponibile in abbinamento a indicatore Dini Argeo.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
