DFWX: INDICATORE DI PESO MULTIFUNZIONE IN ACCIAIO INOX IP68/IP69K

	DFWX: INDICATORE DI PESO MULTIFUNZIONE IN ACCIAIO INOX IP68/IP69K

NUOVO PROGRAMMA MULTIFUNZIONE

Il nuovo programma di pesatura di DFWX rivoluziona il concetto di multifunzione, permettendo di utilizzare più funzioni contemporaneamente:

Conversione del peso in lb, N o personalizzata

Conteggio pezzi in carico o scarico

Controllo peso-pezzi in carico o in scarico, con soglie programmabili da tastiera o tramite protocollo di comunicazione

Totalizzazione peso-pezzi

Funzione di Tara automatica

La combinazione di più modi di funzionamento, unita alla flessibilità di programmazione, fanno del DFWX il nuovo punto di riferimento per gli indicatori di peso configurabili

LINGUE DISPONIBILI IN STAMPA

IT, EN, FR, DE, ES, PT, PL, RO, EL*
* Per Cinese e Greco è necessaria una programmazione della stampante/etichettatrice (CODEPG, solo in fase d’ordine)

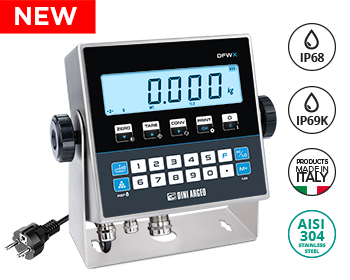

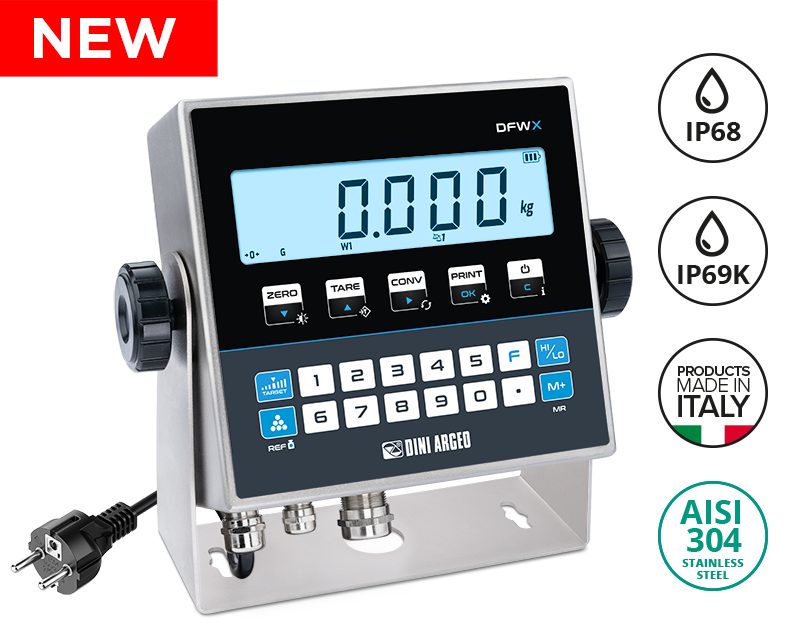

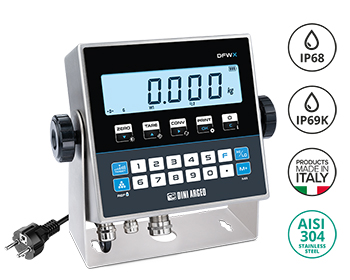

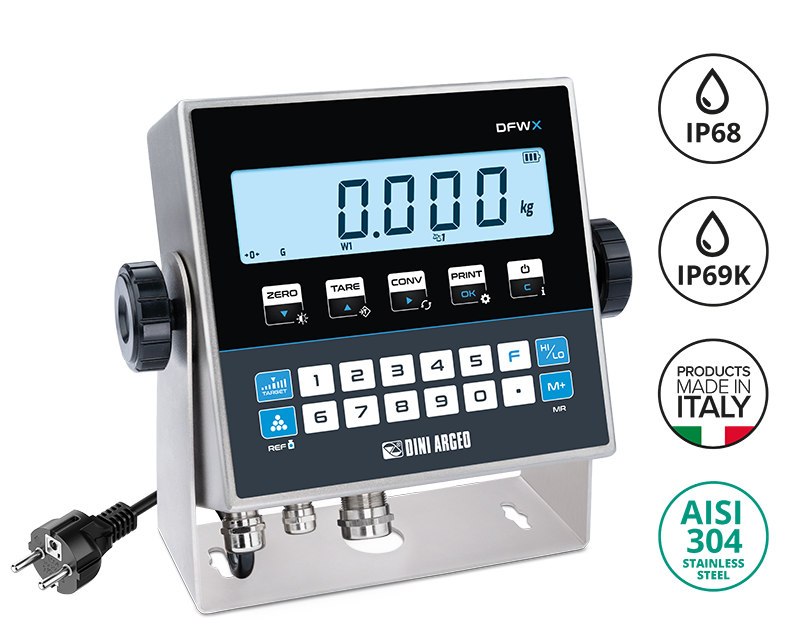

Indicatore di peso in acciaio inox IP68/IP69K ad alte prestazioni, compatto e robusto, dotato di display RGB retroilluminato interattivo. Le numerose opzioni di connettività lo rendono un indicatore di peso versatile e adatto ad applicazioni industriali avanzate.

CARATTERISTICHE TECNICHE

Involucro in acciaio INOX AISI 304
Grado di protezione IP68 e 69k
Display LCD a 6 cifre da 25mm, con retroilluminazione RGB (7 colori selezionabili)
Intensità luminosa configurabile
Tastiera numerico-funzionale a 21 tasti
Staffa di supporto ad inclinazione orientabile, con fori di fissaggio.
Dimensioni compatte: 170 x 200 x 70 mm.
Funzioni di risparmio energetico configurabili, per minimizzare i consumi di energia

CARATTERISTICHE DI MISURA E METROLOGICHE

Collegabile a max. 16 celle di carico con resistenza output 350Ω.
Omologabile a singolo range, multi-range o multi intervallo, in classe III o IIII, fino a 10.000e per intervallo. Segnale minimo 0,3µV/e.
Calibrazione fino a Max. 800.000 divisioni, per uso interno di fabbrica; Segnale minimo 0,01µV/e.
Risoluzione interna fino a 3.000.000 di punti, ideale per applicazioni in alta risoluzione e conteggio pezzi accurato.
Fino a 8 punti di linearizzazione segnale.
Calibrazione e Set-Up digitale da tastiera o da PC con DINITOOLS.
Funzioni per calibrazione silos e vasche
Registrazione pesate omologata per scambio dati con PC e Gestionale, tramite opzione Alibi Memory oppure software PC D-LEGAL.

ALIMENTAZIONE

Per modelli DFWX e DFWX-ETH

Alimentatore interno 110/230VAC
Cavo di alimentazione da 1m e plug EU, UK, AUS, US a seconda del modello (CH opzionale)

Per modello DFWXB – DFWXB-WIFI

Batteria interna al Litio (durata fino a 100h in funzione del modello e del modo di utilizzo)
Alimentatore interno 230VAC\12VDC
Cavo di alimentazione da 1m e plug EU, UK, AUS, US a seconda del modello (CH opzionale)

CERTIFICAZIONI METROLOGICHE

EU Type Examination Certificate (45501:2015)

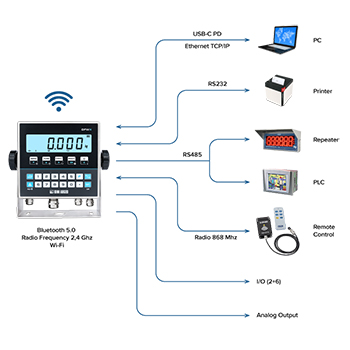

PORTE DI COMUNICAZIONE – INPUTS\OUTPUTS

RS232 su morsetti a vite per collegamento a PC/stampanti Dini Argeo

RS232 su connettore AMP, con CTS, per collegamento a stampanti Dini Argeo

RS485 su morsetti a vite per collegamento a PC/PLC, con protocollo Modbus RTU o ASCII

USB-C per collegamento a PC

Porta Ethernet TCP\IP (modello DFWX-ETH). (Include protocollo Modbus-TCP)

Porta WiFi (modello DFWXB-WIFI)

Opzionali:

RadioFrequenza 2,4GHz

BLE 5.0

Uscita analogica

Scheda espansione con 2 IN e 6 OUT digitali

Consultare il manuale tecnico per maggiori informazioni tecniche.

Le porte di comunicazione sono indipendenti l’una dall’altra e possono funzionare tutte assieme contemporaneamente.

	DFWX	DFWX-ETH	DFWXB	DFWXB-WIFI
Alibi memory	Opt	✓	Opt	✓
RS232	✓	✓	✓	✓
RS232	✓	✓	✓	✓
RS485	✓	✓	✓	✓
Type-C USB	✓	✓	✓	✓
Radio RF 2,4GHz	Opt	Opt (Ext)	Opt	Opt (Ext)
BLE 5.0	Opt	Opt (Ext)	Opt	Opt (Ext)
Ethernet TCP\IP	-	✓	-	-
WiFi	-	-	-	✓
Analog output	Opt	Opt	-	-
Digital I\O	Opt	Opt	Opt	Opt
Radio Frequency Remote Control	Opt (Ext)	Opt (Ext)	Opt (Ext)	Opt (Ext)

✓ = di serie
Opt = opzionale, integrato
Opt (Ext) = Box esterno opzionale, occupa una porta seriale RS232

DOWNLOAD

DFWX_01.08_25.08_IT_QRG_Shortcuts.pdf	Media kit_DFWX_1.zip
DFWX_01.08_25_05_DE_U.pdf	Media kit_DFWX_2.zip
DFWX_01.08_25_05_EN_U.pdf	QSG_TCBI-2_ColumnKit.pdf
DFWX_01.08_25_05_ES_U.pdf	Setup_Weimonitor_4.16.19.zip
DFWX_01.08_25_05_FR_U.pdf	TCBI_Column_25-03_QSG.pdf
DFWX_01.08_25_05_IT_U.pdf	TECH_DRAWING_DFWX.pdf
DFWX_01.08_25_5_IT_T.pdf	TECH_DRAWING_DFWXB.pdf
DFWX_MODBUS_01.08_25_5_IT_T.pdf	TECH_DRAWING_DFWXB-WIFI.pdf
DFWX_Serial_Protocol_EN_25.02_T.pdf	TECH_DRAWING_DFWX-ETH.pdf
DINITOOLS_4.20_16.10_IT.pdf

Versioni EU

	Codice	Descrizione
	DFWX	Indicatore di peso multifunzione con alimentazione 110/240VAC e Plug EU. Case in Acciaio Inox. Display RGB 25mm. Predisposizione per opzioni uscita analogica e radiofrequenza o Bluetooth.
	DFWXB	Indicatore di peso multifunzione con alimentazione 110/240VAC e Plug EU, con batteria ricaricabile al litio integrata. Case in Acciaio Inox. Display RGB 25mm. Predisposizione per opzioni uscita analogica e radiofrequenza o Bluetooth.
	DFWX-ETH	Indicatore di peso multifunzione con porta Ethernet e Alibi Memory. Alimentazione 110/240VAC e Plug EU. Case in Acciaio Inox. Display RGB 25mm.
	DFWXB-WIFI	Indicatore di peso multifunzione con porta WiFi e Alibi Memory. Alimentazione 110/240VAC e Plug EU, con batteria ricaricabile al litio integrata. Case in Acciaio Inox. Display RGB 25mm.

Per altre versioni con presa non europea cliccare qui.

Cavi di alimentazione opzionali

	Codice	Descrizione
	PWCORDCH	Versione con cavo d'alimentazione SEV1011 (presa CH).

Interfacce wireless integrate (solo in fase d'ordine)

	Codice	Descrizione
	RF2G4X69K	(S3) Modulo radio 2.4 GHz interno con protezione IP69K. Distanza massima di funzionamento fino a 60 m INDOOR, e fino a 80 m OUTDOOR Max. 38 canali configurabili. (RF2G4X69K deve essere abbinato ad un altro modulo radio).
	BLTHX	(S3) Scheda Bluetooth 5.0 (BLE, compatibile con protocollo SPS), montaggio all'interno dell'indicatore, completa di antenna e kit di montaggio con protezione IP68/IP69K. Distanza massima di funzionamento fino a 30 m INDOOR, e fino a 100 m OUTDOOR.

Interfacce wireless esterne

	Codice	Descrizione
	OBRF2G4X	(S1) Modulo esterno per comunicazione in Radiofrequenza 2,4GHz. Dotato di cavo da 3 m. Progettato per il grado di protezione IP66. Distanza massima di funzionamento fino a 60 m INDOOR, e fino a 80 m OUTDOOR. Da collegare a una porta RS232. Include pressacavo PG9 per indicatore.
	OBRF2G4X-USB	Modulo esterno per comunicazione in Radiofrequenza 2,4GHz, con porta USB tipo A, per PC. Dotato di cavo da 1 m. Progettato per il grado di protezione IP66. Distanza massima di funzionamento fino a 60 m INDOOR, e fino a 80 m OUTDOOR.
	OBBLTHX	(S1) Modulo esterno per comunicazione BLE 5.0. Dotato di cavo da 3 m. Progettato per il grado di protezione IP66. Distanza massima di funzionamento fino a 30 m INDOOR, e fino a 100 m OUTDOOR. Da collegare tramite RS232. È incluso un pressacavo PG9 per l'indicatore.

Orologio Calendario / Data & Ora (solo in fase d'ordine)

	Codice	Descrizione
	DFCLK3V3-1	(S1) Orologio calendario per stampa/visualizzazione della data e ora. .

Alibi Memory per comunicazione omologata (solo in fase d'ordine)

	Codice	Descrizione
	ALMEM3V3-1	(S1) Alibi Memory (memoria fiscale, max 120.000 pesate) per trasmissione omologata del peso a PC/PLC o memorizzazione su MMC/USB. Orologio/calendario integrato per stampa della data/ora con PCB, morsetti, scatola in plastica (richiede FW 05.00.02 o superiore).
	D-LEGAL	Software omologato per la registrazione delle pesate a PC (alibi virtuale) e libreria API integrata per l'interfacciamento con altri software.

Uscita analogica (solo in fase d'ordine)

	Codice	Descrizione
	DAC3590X	(S1) Uscita analogica optoisolata, 0-4/20 mA, 0-10Vdc.
	RSCBTW	(S3) Cavo twistato schermato a 4 conduttori accoppiati (2x2x0,34 mm²), per comunicazione RS485 o per uscita analogica. Guaina interna in polioefina. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 7mm. Temperatura di utilizzo: -30 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

Input / Output digitali (solo in fase d'ordine)

	Codice	Descrizione
	DFIO3V3	(S1) Scheda per installazione interna con 2 ingressi e 6 uscite digitali optoisolate. Abbinabile a cavo CB10P per la gestione di automazioni esterne.
	CB10P	(S2) Cavo schermato 10x0,25 mm² (idoneo per zone Ex). Guaina in PVC, diametro 7,5mm. Temperatura di utilizzo: -25 / +70 °C (installazione fissa). Raggio di curvatura minimo >/= 8 x O.D. €/m. Lunghezza massima ordinabile: 100 m o multipli.

Dispositivo di compensazione del livello (omologabile in rapporto con terzi)

	Codice	Descrizione
	LEVEL3AX	(S3) Modulo esterno per lettura e compensazione dell'inclinazione del sistema di pesatura, omologato per utilizzo in rapporto con terzi, da abbinare a indicatori serie DFWX. Collegamento in 232 (485 su richiesta). Cavo fornito di serie, lunghezza 3m.
	RSCBTW	(S3) Cavo twistato schermato a 4 conduttori accoppiati (2x2x0,34 mm²), per comunicazione RS485 o per uscita analogica. Guaina interna in polioefina. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 7mm. Temperatura di utilizzo: -30 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

Stampanti/Etichettatrici

	Codice	Descrizione
	PR80-2	(S1) Stampante termica da tavolo con taglierina. Rotolo di carta non incluso.
	LP542TE	(S1) Etichettatrice a trasferimento termico o termica diretta Fornito di meccanismo spellicolatore di serie. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 127 mm e larghezza fino a 112 mm. Rotolo di etichette e nastro pigmentato non inclusi.
	SMTPLUS-2	(S1) Etichettatrice termica diretta o trasferimento. Spellicolatore opzionale. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 203 mm e larghezza fino a 118 mm. Rotolo di etichette e nastro pigmentato non inclusi.
	RSCBLPA	(S3) Cavo con connettore AMP RS232 l=1,5m, per stampanti LP542xx, SMTPLUS, PR80.
	RSCBLPA10M	(S3) Cavo con connettore AMP RS232 l=10m, per stampanti LP542xx, SMTPLUS, PR80.
	CNFSERV	Personalizzazione stampe per serie DFW e DFWL. Prezzo NETTO.
	CODEPG	Servizio di caricamento di una code-page personalizzata , per stampante TPR. Codepage standard: PC437 (USA, EUROPA CENTRALE)

Colonne, staffe di supporto, visiere

	Codice	Descrizione
	DFWXCL	Staffa di supporto per indicatori serie DFWX, DFWXB, DFWX-ETH, DFWXB-WIFI.
	TCBI350-2	Colonna in Acciaio Inox, lunghezza 350mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL). NOTA: i modelli di colonna -2 non includono la staffa porta indicatore.
	TCBI500-2	Colonna in Acciaio Inox, lunghezza 500mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL).
	TCBI700-2	Colonna in Acciaio Inox, lunghezza 700mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa (da abbinare a DFWXCL o 3590CL).
	CLD-900	Colonna in acciaio INOX AISI 304, h=900mm, Ø 38mm. Base in acciaio verniciato 350x350mm.
	CLI-900	Colonna in acciaio INOX AISI 304, h=900mm, Ø 38mm. Base in acciaio INOX 450x450mm.
	3590CL	Staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20, DGTPK.

Telecomando remoto

	Codice	Descrizione
	REMOTE	(S1) Telecomando a radiofrequenza 868MHz a 6 tasti e scatola di ricezione a radiofrequenza, per installazione esterna. Dotato di cavo di 3 m. Da collegare a una porta RS232. Include un pressacavo PG9 supplementare per l'installazione.

Cavo di collegamento a PC

	Codice	Descrizione
	RSCBUSB3P	(S1) Cavo convertitore USB PC/RS232, l=1,5m. Connettore USB lato PC, puntalini lato bilancia. Pressacavo PG9 compreso.
	RSCBUSB485	(S1) Cavo convertitore USB PC/RS485, l=1,5m. Completo di pressacavo metallico PG9. NB: Da abbinare ad indicatore dotato di uscita RS485 di serie o opzionale.

Cavi per celle di carico

	Codice	Descrizione
	LCCBC	(S1) Cavo per collegamento piattaforma a indicatore, l=50cm. Connettore femmina a saldare.
	LCCB5C	(S1) Cavo LCCBC + prolunga da 5m.
	LCCB10C	(S1) Cavo LCCBC + prolunga da 10m.

Pressacavi PG

	Codice	Descrizione
	PG7M	Set 10 pressacavi metallici PG7 per indicatori di peso. Completi di ghiere e guarnizioni.
	PG9M	Set 10 pressacavi metallici PG9 per indicatori di peso. Completi di ghiere e guarnizioni.
	PG13M	Set 10 pressacavi metallici PG13 per indicatori di peso.

Approvazione per la vendita a terzi

	Codice	Descrizione
	KCEM	Targhette e modulo Welmec per una bilancia. PREZZO NETTO. Servizio disponibile in abbinamento a indicatore Dini Argeo.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
