DFWX HYGIENX®: INDICATORE DI PESO MULTIFUNZIONE IP68 E 69K PER AMBIENTI IGIENICI

	DFWX HYGIENX®: INDICATORE DI PESO MULTIFUNZIONE IP68 E 69K PER AMBIENTI IGIENICI

NUOVO PROGRAMMA MULTIFUNZIONE

Il nuovo programma di pesatura di DFWX rivoluziona il concetto di multifunzione, permettendo di utilizzare più funzioni contemporaneamente:

Conversione del peso in lb, N/kN o personalizzata

Conteggio pezzi in carico o scarico

Controllo peso-pezzi in carico o in scarico, con soglie programmabili da tastiera o tramite protocollo di comunicazione

Totalizzazione peso-pezzi

Funzione di Tara automatica

La combinazione di più modi di funzionamento, unita alla flessibilità di programmazione, fanno del DFWX il nuovo punto di riferimento per gli indicatori di peso configurabili.

LINGUE DISPONIBILI IN STAMPA

IT, EN, FR, DE, ES, PT, PL, RO, EL*
* Per Cinese e Greco è necessaria una programmazione della stampante/etichettatrice (CODEPG, solo in fase d’ordine)

SU RICHIESTA

Stampanti/etichette
Wireless Personal Area Network (WPAN) classic o low energy
Uscita analogica
Ingressi e uscite digitali

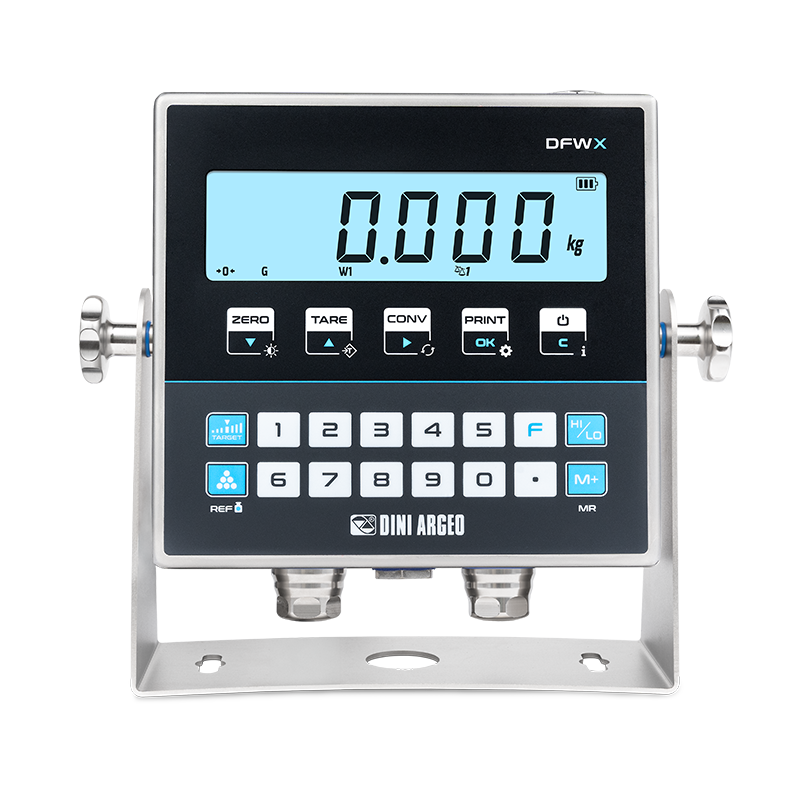

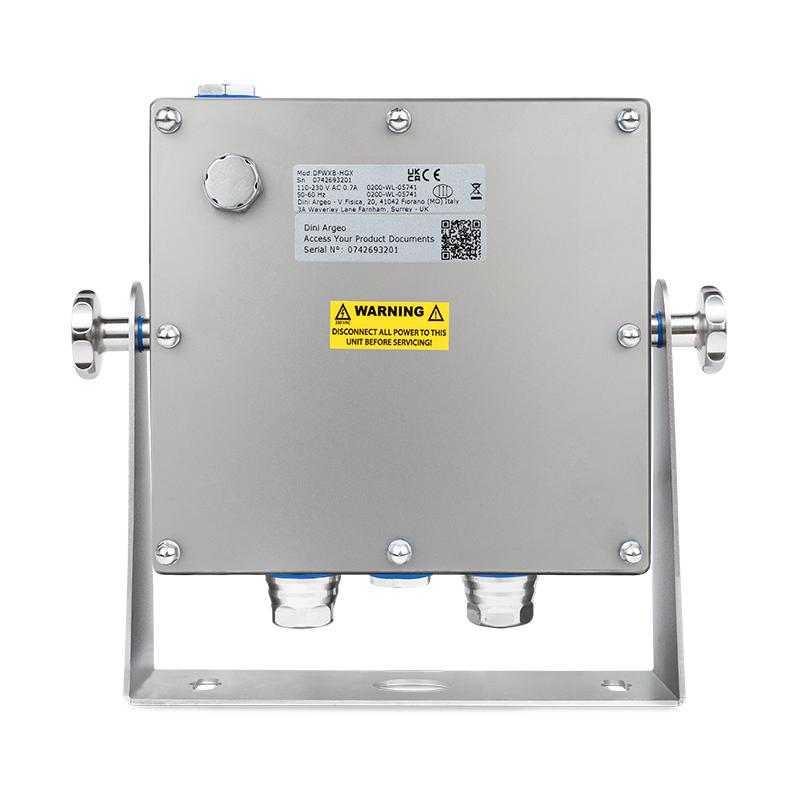

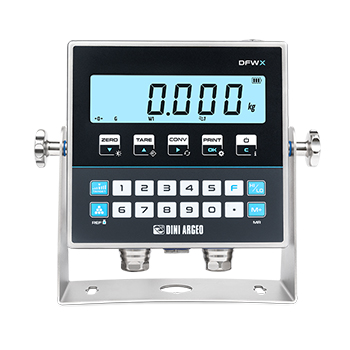

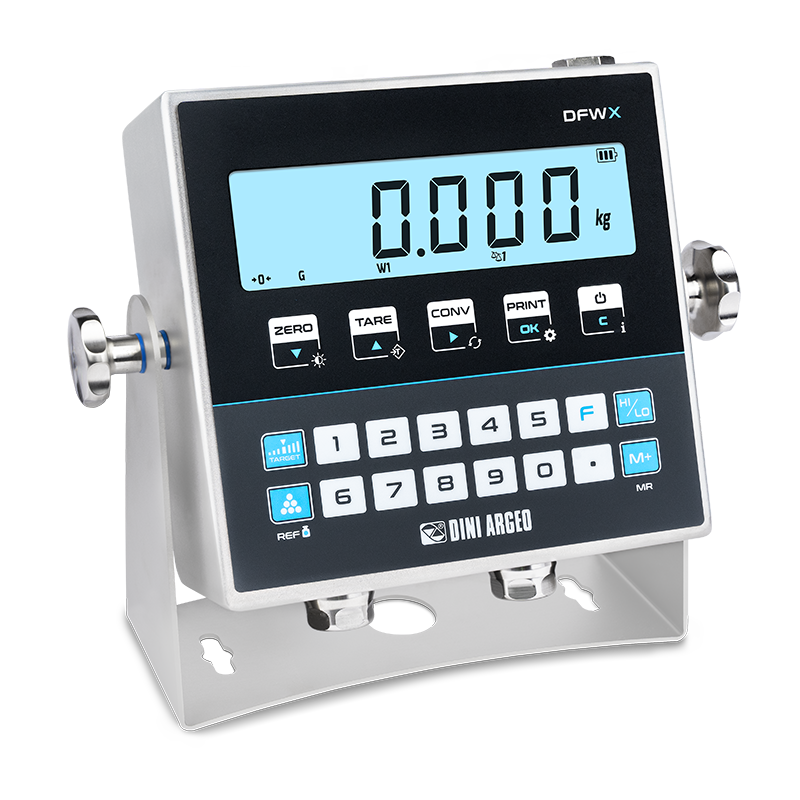

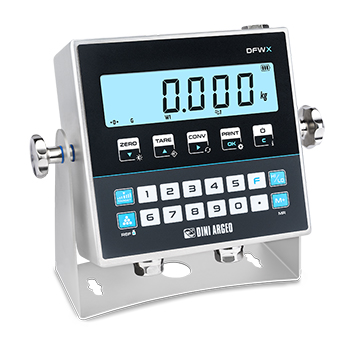

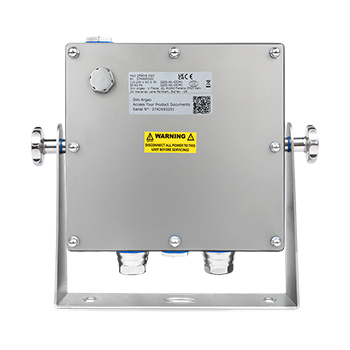

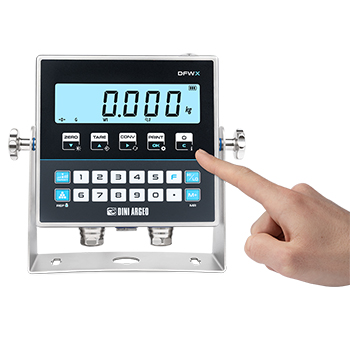

Indicatore di peso in acciaio inox AISI 316 con protezione IP68 e IP69K ideale per ambienti con elevati standard igienici, studiato per semplificare la pulizia e l'igienizzazione. Compatto e robusto, dotato di display RGB retroilluminato interattivo. Le numerose opzioni di connettività lo rendono un indicatore di peso versatile e adatto ad applicazioni industriali avanzate.

CARATTERISTICHE TECNICHE

Involucro in acciaio INOX AISI 316 elettrolucidato
Grado di protezione IP68 e 69k
Viti, pomelli, pressacavi e guarnizioni specifici per ambienti ad alti requisiti di igiene e industrie di lavorazione carne e pesce

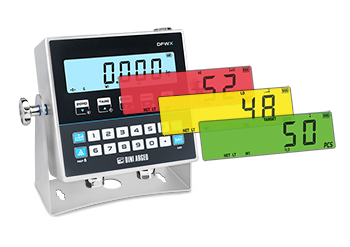

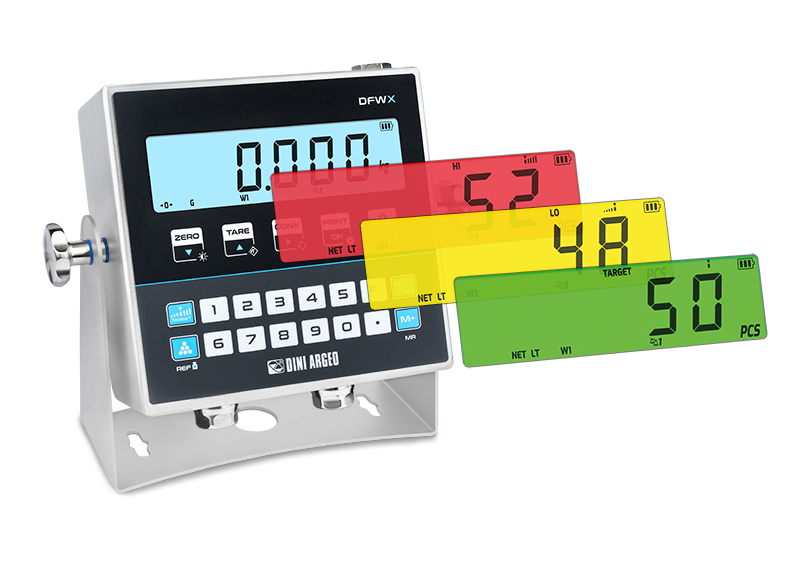

Display LCD interattivo, con retroilluminazione RGB (7 colori selezionabili)
Intensità luminosa configurabile
Tastiera numerico-funzionale a 21 tasti
Staffa di supporto ad inclinazione orientabile, con fori di fissaggio
Dimensioni compatte: 170 x 200 x 70 mm
Funzioni di risparmio energetico configurabili, per minimizzare i consumi di energia
Stringa peso completamente personalizzabile
Comando lettura peso personalizzabile
Modbus ASCII/RTU

CARATTERISTICHE DI MISURA E METROLOGICHE

Collegabile a max. 16 celle di carico con resistenza output 350Ω.
Omologabile a singolo range, multi-range o multi intervallo, in classe III o IIII, fino a 10.000e per intervallo. Segnale minimo 0,3µV/e.
Calibrazione fino a Max. 800.000 divisioni, per uso interno di fabbrica; Segnale minimo 0,01µV/e.
Risoluzione interna fino a 3.000.000 di punti, ideale per applicazioni in alta risoluzione e conteggio pezzi accurato.
Fino a 8 punti di linearizzazione segnale.
Calibrazione e Set-Up digitale da tastiera o da PC con DINITOOLS.
Funzioni per calibrazione silos e vasche
Registrazione pesate omologata per scambio dati con PC e Gestionale, tramite opzione Alibi Memory oppure software PC D-LEGAL.

ALIMENTAZIONE

Alimentatore interno 230VAC\12VDC
Cavo di alimentazione da 1m e plug EU, UK, AUS, US a seconda del modello (CH opzionale)
Batteria LiPo ricaricabile integrata opzionale, autonomia 80 ore (con wifi 20 ore), ricarica in 6 ore

CERTIFICAZIONI METROLOGICHE

EU Type Examination Certificate (45501:2015)

PORTE DI COMUNICAZIONE – INPUTS\OUTPUTS

RS232 su morsetti a vite per collegamento a PC/stampanti Dini Argeo

RS485 su morsetti a vite per collegamento a PC/PLC, con protocollo Modbus RTU o ASCII

USB-C interna per collegamento a PC

In alternativa (opzionale):

Ethernet TCP\IP (Include protocollo Modbus-TCP) (richiede cablaggio del connettore RJ45 sul cavo)

RadioFrequenza 2,4GHz (da abbinare a scheda carrier)

Wireless Personal Area Network (da abbinare a scheda carrier codice CBD)

WiFi

Uscita analogica 4...20mA o 0...10V (da abbinare a scheda carrier)

Alibi Memory

DOWNLOAD

DFWX_01.08_25.08_IT_QRG_Shortcuts.pdf	USER_MAN_ENG_DFWX_V01.10_R26.01.pdf
DFWX_MODBUS_01.08_25_5_IT_T.pdf	USER_MAN_ESP_DFWX_V01.10_R26.01.pdf
DFWX_Serial_Protocol_EN_25.02_T.pdf	USER_MAN_FRA_DFWX_V01.10_R26.01.pdf
DFWX-XS_01.10_26_1_RG_IT_T.pdf	USER_MAN_ITA_DFWX_V01.10_R26.01.pdf
DINITOOLS_4.20_16.10_IT.pdf	USER_MAN_NTL_DFWX_V01.10_R26.01.pdf
TECH_DRAWING_DFWXHGX.pdf	USER_MAN_PRT_DFWX_V01.10_R26.01.pdf
USER_MAN_DEU_DFWX_V01.10_R26.01.pdf	Last Firmware Revision News

Versioni con presa di alimentazione tipo EU (BSxxx)

	Codice	Descrizione
	DFWX-HGX	Indicatore di peso multifunzione specifico per ambienti ad alti requisiti di igiene, con alimentazione 110/240VAC Plug EU. Case in Acciaio Inox AISI 316, protezione IP68/IP69K. Display RGB 25mm.
	DFWXB-HGX	Indicatore di peso multifunzione specifico per ambienti ad alti requisiti di igiene., con alimentazione 110/240VAC Plug EU, con batteria ricaricabile integrata. Case in Acciaio Inox AISI 316, protezione IP68/IP69K. Display RGB 25mm.

Per la lista dei modelli con prese internazionali cliccare qui.

Cavi di alimentazione opzionali

	Codice	Descrizione
	PWCORDCH	Versione con cavo d'alimentazione SEV1011 (presa CH).

Interfacce wireless integrate (solo in fase d'ordine)

	Codice	Descrizione
	FO-CBD	Scheda per installazione integrata dei moduli opzionali Radio 2,4Ghz o Wireless Personal Area Network (WPAN).
	FO-WPANX-CL	Dispositivo WPAN classico, completo di antenna e kit di montaggio IP68/IP69K, assemblaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).
	FO-WPANX-LE	Dispositivo WPAN a basso consumo energetico, completo di antenna e kit di montaggio IP68/IP69K, assemblaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).
	FO-ETH-HGX	Porta Ethernet TCP\IP - Modbus TCP, montaggio incluso. L’opzione non include il pressacavo per il cavo ethernet. *Pressacavo igienico fornito di serie insieme al cavo cod. ETH5MC-HGX.
	FO-WIFI	Porta di comunicazione WiFi con antenna IP68/IP69K, montaggio incluso.
	FO-ALMEM	Scheda Alibi Memory, montaggio incluso.
	FO-RF2G4	Modulo radio 2.4 GHz interno, montaggio incluso. NOTA: in abbinamento a bilance Weicomp e indicatori di peso DFWXS, necessita di scheda carrier board (FO-CBD).

Alibi Memory per comunicazione omologata (solo in fase d'ordine)

	Codice	Descrizione
	D-LEGAL	Software omologato per la registrazione delle pesate a PC (alibi virtuale) e libreria API integrata per l'interfacciamento con altri software.

Colonne, staffe di supporto, visiere

	Codice	Descrizione
	HGXCL-350	Colonna INOX AISI 316 h= 350 mm, per installazione solidale con indicatori DFWX-HGX. Struttura facile da pulire, con quinto piede di appoggio per una maggiore stabilità e maniglia di trasporto. Nota: la lunghezza del cavo cella si riduce a 1m.
	HGXCL-500	Colonna INOX AISI 316 h= 500 mm, per installazione solidale con indicatori DFWX-HGX. Struttura facile da pulire, con quinto piede di appoggio per una maggiore stabilità e maniglia di trasporto. Nota: la lunghezza del cavo cella si riduce a 1m.

Cavo di collegamento a PC

	Codice	Descrizione
	ETH5MC-HGX	(S1) Cavo Ethernet, l=5 m. Completo di pressacavo igienico, per connessione tra indicatore e rete PC.

Pressacavi PG

	Codice	Descrizione
	PG9-HGX	Singolo pressacavo igienico PG9 per DFWX-HGX

Approvazione per la vendita a terzi

	Codice	Descrizione
	KCEM	Targhette e modulo Welmec per una bilancia. PREZZO NETTO. Servizio disponibile in abbinamento a indicatore Dini Argeo.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
