Serie DFW
|
"DFWLI PLUS": INDICATORE DI PESO MULTIFUNZIONE VERSIONE EVOLUTA, IN ACCIAIO INOX IP68
|
|
"DFWLI PLUS": INDICATORE DI PESO MULTIFUNZIONE VERSIONE EVOLUTA, IN ACCIAIO INOX IP68
|
|
| |
|
|
|
|
 | | | FUNZIONI DISPONIBILI |
| | - Modi di funzionamento selezionabili direttamente dall'utilizzatore, tramite tasto dedicato*:
- Visualizzazione ad alta risoluzione x 10
- Pesatura di precisione con ricalibrazione temporanea tramite peso campione (per uso interno di fabbrica)
- Netto/Lordo
- Conversione lb/kg
- Conversione Newton-kg
- Fattore di conversione libero (per sistemi conta metri, conta litri etc)
- Totalizzazione pesi
- Formulazione
- Controllo +/-, con inserimento rapido di target e soglie
- Pesata percentuale
- Dosaggio in percentuale con target programmabile
- Contapezzi
- Hold
- Rilevamento dei picchi di peso
- Accesso al menu utente tramite tasto dedicato*, per regolazione del filtro di pesatura, data e ora, setpoint e tara accessibile dall'utente, con password d'accesso programmabile.
* Questi tasti di accesso rapido ai menù possono essere inibiti tramite la configurazione di una password dedicata.
LINGUE DISPONIBILI IN STAMPA
IT, EN, FR, DE, ES, PT, CN*, EL*
* Per Cinese e Greco è necessaria una programmazione della stampante/etichettatrice (S1, solo in fase d’ordine)
|
|
|
Questo indicatore è la versione evoluta della serie DFWLI, con nuove funzioni di alta gamma, come:
- Fino a 3 porte seriali: 2 porte bidirezionali RS232 di serie e 1 porta RS485 aggiuntiva (opzionale)
- Stringa peso completamente personalizzabile
- Comando lettura peso personalizzabile
- Può integrare un'uscita analogica optoisolata (opzionale), configurabile a 4-20mA o 0-10Vdc
- Modbus ASCII/RTU

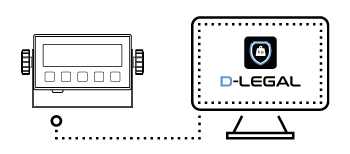

- Predispozione per comunicazione con programmi D-LEGAL e D-API
Contenitore in acciaio inox, IP68. Omologabile CE-M (OIML R-76 / EN 45501).
|
|
Indicatore di peso: Versioni disponibili
| | Codice | Descrizione |
 | DFWLI-11 | Indicatore di peso versione PLUS con tastiera 5 tasti. Contenitore in acciaio INOX IP68, display LCD retroilluminato e programma standard di pesatura. |
Cavi di alimentazione opzionali
| | Codice | Descrizione |
 | PWCORDUK | Versione con cavo d'alimentazione BS1363 (presa UK). |
 | PWCORDCH | Versione con cavo d'alimentazione SEV1011 (presa CH). |
 | PWCORDUS | Versione con cavo d'alimentazione US tipo B (Giappone, Nord e Centro America). |
 | PWCORDAUS | Versione con cavo d'alimentazione AU. |
Scatole / Schede di giunzione - Cavi cella
| | Codice | Descrizione |
 | LCCBC | (S1) Cavo per collegamento piattaforma a indicatore, l=50cm. Connettore femmina a saldare. |
 | LCCB5C | (S1) Cavo LCCBC + prolunga da 5m. |
| LCCB10C | (S1) Cavo LCCBC + prolunga da 10m. |
Omologazione
| | Codice | Descrizione |
 | KCEM | Targhette e modulo Welmec per una bilancia. PREZZO NETTO. Servizio disponibile in abbinamento a indicatore Dini Argeo. |
| ECEM-AU | Omologazione per l'Australia, per singola piattaforma/bilancia. |
Orologio Calendario / Data & Ora
| | Codice | Descrizione |
 | DFCLK3V3-1 | (S1) Orologio calendario per stampa/visualizzazione della data e ora. . |
Salvataggio pesate
| | Codice | Descrizione |
 | SWM | Software PC "WeiMonitor" per monitoraggio/registrazione pesate eseguite sulla bilancia collegata, in tempo reale (il prezzo accanto si riferisce alla licenza per gestione di una bilancia). |
 | USBDFWL-1 | (S1) Porta USB integrata per salvataggio dati su chiave USB. Da abbinare ad indicatori di peso DFWLI e DFWLKI. Chiave USB fornita di serie. |
Programmi per PC
| | Codice | Descrizione |
 | D-LEGAL | Software omologato per la registrazione delle pesate a PC (alibi virtuale) e libreria API integrata per l'interfacciamento con altri software. |
 | D-API | Software per la registrazione delle pesate a PC (per uso interno) e libreria API integrata per interfacciamento con altri software. |
Software per pesa a ponte
| | Codice | Descrizione |
 | WEITRUCK-1 | Software PC per pesatura automezzi. Abbinabile ad indicatori di peso serie DFW, DGT e 3590. Archivi per la memorizzazione dei dati di clienti, materiali e automezzi, gestione dei totali e stampe programmabili. Necessita di Alibi Memory se abbinato a DFW/DGT (la serie 3590 è equipaggiata di serie di alibi memory). |
Stampanti/Etichettatrici
| | Codice | Descrizione |
 | OBTPRB | (S1) Stampante termica da tavolo. Per indicatore di peso, con contenitore in ABS IP40, cavo di collegamento da 1,5 m e alimentatore interno. Rotolo di carta termica incluso di serie. |
| CODEPG | Servizio di caricamento di una code-page personalizzata , per stampante TPR. Codepage standard: PC437 (USA, EUROPA CENTRALE) |
 | LP542TE | (S1) Etichettatrice a trasferimento termico o termica diretta Fornito di meccanismo spellicolatore di serie. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 127 mm e larghezza fino a 112 mm.
Rotolo di etichette e nastro pigmentato non inclusi. |
 | SMTPLUS-1 | (S1) Etichettatrice termica diretta o trasferimento. Spellicolatore opzionale. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 203 mm e larghezza fino a 118 mm.
Rotolo di etichette e nastro pigmentato non inclusi. |
 | RSCBLP | (S1) Cavo RS232 l=1,5m per stampanti LP542xx, SMTPLUS, PR80. |
| RSCBLP10M | (S1) Cavo RS232 l=10m per stampanti LP542xx, SMTPLUS, PR80. |
| CNFSERV | Personalizzazione stampe per serie DFW e DFWL. Prezzo NETTO. |
Interfacce di comunicazione
| | Codice | Descrizione |
 | RSCBUSBPG | (S1) Cavo convertitore USB PC/RS232, l=1,5m, con PG9. Connettore USB/RJ11. Per collegamento a indicatori di peso con protezione IP65, IP68 e IP69K.
|
 | RSCBUSB485 | Cavo convertitore USB PC/RS485, l=1,5m. Completo di pressacavo metallico PG9.
NB: Da abbinare ad indicatore dotato di uscita RS485 di serie o opzionale. |
 | OBRF2G4 | (S1) Modulo Radio 2.4 GHz esterno, con cavo l= 3m. Involucro in ABS IP65, alimentata da indicatore. Distanza max in condizioni ambientali e di installazione adeguate: 45 m indoor, 140 m outdoor. 39 canali configurabili. |
 | RF2G4 | (S1) Modulo radio 2.4 GHz interno. Distanza massima di funzionamento in condizioni ambientali e di installazione adeguate: 45m indoor, 140m outdoor. Max. 39 canali configurabili. (RF2G4 deve essere abbinato ad un altro modulo radio). |
 | ETHD | (S1) Interfaccia Ethernet interna. Velocità 10-100 Mbps, protocolli TCP, UDP, IP, ARP, ICMP, Ethernet Mac. |
 | RS485C | (S1) Interfaccia RS485 interna (montaggio e pressacavo escluso). |
 | BLTH-3 | (S1) Interfaccia Bluetooth interna. Per connessione wireless della bilancia a tablet, smartphone, PC portatile o lettori di codici a barre.
Attenzione: questa interfaccia non è idonea per la realizzazione di sistemi Master-Slave. |
 | DFIO3V3 | Interfaccia 2 IN / 6 OUT interna. |
 | WIFITPWLK-2 | (S1) Interfaccia WiFi interna. Per collegamento senza fili (tramite access point) al sistema informatico aziendale. |
Uscita Analogica
| | Codice | Descrizione |
 | DAC16OSER | (S1) Uscita analogica interna optoisolata RS232 / RS485, 0-4/20 mA, -10/10VDC . Per indicatori serie 3590 Touch Screen. |
Cavi di collegamento
| | Codice | Descrizione |
 | RSCBRJ | (S1) Cavo seriale RS232/C - DB9/RJ11 - l=1,5m. |
 | RSCBRJ10M | (S1) Cavo seriale RS232/C - DB9/RJ11 - l=10m. |
 | ETHCBRJ | (S1) Cavo Ethernet, l=1,5 m. Completo di pressacavo, per connessione tra indicatore e rete PC. |
Telecomandi
| | Codice | Descrizione |
 | TLRP | (S1) Telecomando in radiofrequenza e ricevitore con prolunga, per installazioni ove sono richieste altre schede opzionali con collegamento su AMP.
|
Colonne, staffe di supporto, visiere
| | Codice | Descrizione |
 | STFR-1 | Staffa in acciaio INOX AISI 304, inclinazione regolabile. Per montaggio dell'indicatore di peso a parete. |
 | CSP38I-1 | Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm. Per indicatori DINI ARGEO e SCALE HOUSE. |
 | CSP38 | Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE. |
 | CSP38D | Colonna in acciaio INOX 350x350mm, h=750mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE. |
Ripetitori di peso
| | Codice | Descrizione |
 | DGT100R-1 | Ripetitore di peso con display a LED da 100mm. Contenitore in acciaio INOX IP68, tastiera a 5 tasti, valvola per regolare l'umidità e la pressione. |
Opzioni per installazioni ATEX
| | Codice | Descrizione |
 | ZBA1S | Barriera Zener a sicurezza intrinseca a tre canali. Specifica per collegamento a celle di carico, per montaggio su barra DIN in area sicura o in custodia antideflagrante. Marcatura ATEX/IECEx II (1) GD [Ex ia Ga] IIC [Ex ia Da] IIIC. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
 | KZBA-1 | Kit scatola ATEX in ABS completa di barriera ZBA1S per celle di carico. Per sistemi di pesatura a sicurezza intrinseca in area pericolosa. Dimensioni 179x359x166,5mm. Marcatura dell'assieme scatola con barriera ZBA1S: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc X per gas, ATEX II 3(1)D Ex tc [ia Da] IIIC T135°C Dc IP66 X per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN e IT). |
 | KMB4-1 | Kit 3 barriere Zener ATEX per celle di carico, in scatola in ABS. Per max 4 celle da 350 ohm, per sistemi di pesatura a sicurezza intrinseca in area pericolosa. Marcatura dell'assieme scatola con 3 barriere zener: ATEX II 3(1)G Ex nA [ia Ga] IIC T4 Gc (-20°C ≤ Ta ≤ +40°C) per gas, ATEX II 3(1)D Ex tb [ia Da] IIIC T130°C Dc IP65 (-20°C ≤ Ta ≤ +40°C) per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN e IT). |
 | DCATEXMB4 | Dichiarazione ATEX di assieme per sistema con barriere Zener Dini Argeo. Tipo Ex II 2G IIC T6 Gb X e Ex II 2D IIIC T125°C Db X, con relativa etichetta di assieme, per indicatore di peso collegato a barriere zener Dini Argeo, connesse a struttura meccanica con celle di carico ATEX (ogni cella deve essere certificata con CCATEX). Completa di stampa del documento descrittivo d’assieme e dichiarazione di conformità ATEX di assieme (EN e IT). |
 | JB4QA | Scatola di equalizzazione ATEX in ABS IP67 per max. 4 celle. 4 + 1 pressa cavi. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
 | JB4QAI | Scatola di equalizzazione ATEX, INOX IP66, fino a 4 celle. 4 + 1 pressa cavi. Marcatura: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
 | EXCB6 | (S6) Cavo schermato blu 6x0,22 mm², solo per assiemi EX i (2GD). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in Poliuretano, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 7 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
Pressacavi PG
| | Codice | Descrizione |
 | PG7M | Set 10 pressacavi metallici PG7 per indicatori di peso. Completi di ghiere e guarnizioni. |
 | PG9M | Set 10 pressacavi metallici PG9 per indicatori di peso. Completi di ghiere e guarnizioni. |
 | PG9PG11C | Kit 10 espansori metallici da PG9 a PG11, IP68 (ø max cavo 12mm) |
| PG9PG13C | Kit 10 espansori metallici da PG9 a PG13, IP68 (ø max cavo 12mm) |
Altre opzioni
| | Codice | Descrizione |
 | VENT | (S1) Valvola per regolare umidità e pressione all'interno del case. Consigliata per applicazioni IP68. |
| TECSUP | Assistenza tecnica telefonica su richiesta. |
| UMAN | Manuale utente stampato (Scaricabile gratuitamente dal sito, nella sezione "DOCUMENTI" in Home Page, inserendo il numero di serie del prodotto). |
| TECMAN | Manuale tecnico stampato (Scaricabile gratuitamente dal sito). |
| ECEMDOC | Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO. |
Scheda prodotto pdf
Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
|
|
