 | | | Wiring Code Table |
| | Wiring Code | | Color | Function | | RED | INPUT + | | BLUE | INPUT- | | BLACK | SENSE + | | WHITE | SENSE - | | GREEN | OUTPUT + | | YELLOW | OUTPUT - |
|
|
|

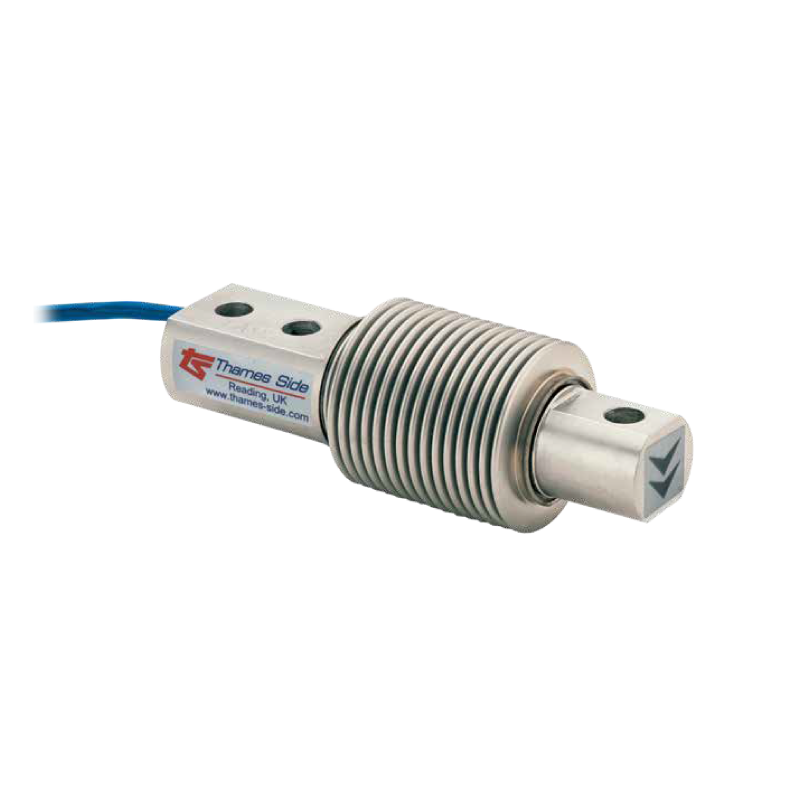

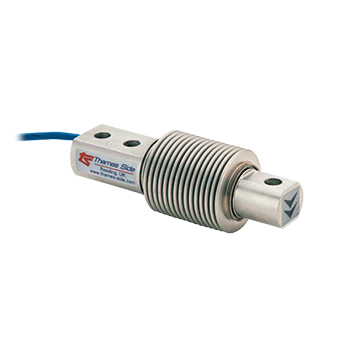

Questa cella di carico a flessione in acciaio inox completamente saldata è sigillata ermeticamente con grado di protezione IP68 / IP69K e può essere utilizzata negli ambienti industriali più difficili. È indicata per piattaforme di pesatura, riempitrici di sacchi, pesatrici a nastro e pesatura in serbatoi nei settori alimentare, chimico, farmaceutico e della movimentazione generale di materiali sfusi.
PORTATE (kg): 5, 10, 20, 30, 50, 75, 100, 200.
OIML R60. Classe di precisione C3 o C6.
Acciaio inox. Protezione IP68/IP69K.
| | | | - Sono disponibili versioni omologate OIML C3 o C6. Di serie viene fornito un cavo a 6 fili (con fili di Sense).
- Per applicazioni in ambienti aggressivi, soggetti a corrosione da stress o all'attacco di acidi, è possibile specificare come opzione uno speciale rivestimento in Parylene. Sono disponibili anche varianti per alta temperatura con funzionamento continuo in ambienti fino a 150˚C.
|
| | | CARATTERISTICHE TECNICHE |
| | - Classe di precisione:C3: 3000 [omologazione OIML C3 (3000 divisioni) da 10-250 kg]C6: 6000 [omologazione OIML C6 (6000 divisioni) da 50-250 kg]
- Portata cella di carico (Emax):C3: 5, 10, 20, 30, 50, 75, 100, 150, 200 (250, 300, 500 kg su richiesta)C6: 50, 75, 100, 150, 200 (250 kg su richiesta)
- Uscita nominale (Sn): 2 mV/V ± 0,1 % [per la portata di 5-20 kg, la tolleranza dell'uscita nominale (Sn) è di ± 0,2 %]
- Errore combinato:C3: < ± 0,017 % SnC6: < ± 0,008 % Sn
- Non ripetibilità:C3: < ± 0,015 % SnC6: < ± 0,01 % Sn
- Minimo intervallo di verifica della cella di carico (vmin) = Emax / YC3: Emax / 10000 kgC6: Emax / 18000 kg
- Creep (30 minuti):C3: < ± 0,016 % SnC6: < ± 0,008 % Sn
- Effetto della temperatura sul bilanciamento dello zero:C3: < ± 0,002 % Sn/˚CC6: < ± 0,001 % Sn/˚C
- Effetto della temperatura sullo span:C3: < ± 0,0012 % Sn/˚CC6: < ± 0,0006 % Sn/˚C
- Campo di temperatura compensato: da -10 a +40 ˚C
- Campo di temperatura di lavoro: da -30 a +70 ˚C
- Sovraccarico ammissibile: 200 % Emax
- Sovraccarico massimo: 300 % Emax
- Bilanciamento dello zero: < ± 2 % Sn
- Resistenza di ingresso: 400 Ω ± 20
- Resistenza di uscita: 350 Ω ± 3
- Resistenza di isolamento: > 5000 MΩ @ 100V
- Tensione di alimentazione consigliata: 5-15 V
- Massima tensione di alimentazione: 15 V
- Protezione ambientale: IP68 / IP69K
- Deflessione massima a Emax: 0,2-0,4 mm
- Cavo: lunghezza 3 m, diametro 5,7 mm, materiale poliuretano
- Peso di spedizione nominale: 0,5 kg
|
|
|
