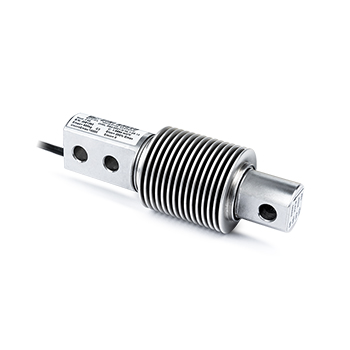

CELLE DI CARICO BENDING BEAM SERIE FXE

	CELLE DI CARICO BENDING BEAM SERIE FXE

Wiring Code

Colour
Function
--
SHIELD
BLACK
SIG +
RED
EXC +
GREEN
SIG -
WHITE
EXC -

Celle di carico a flessione per pesatura omologata, sistemi automatici, dosaggio.

PORTATE (kg): 10, 20, 50, 100, 200, 300, 500.

OIML R60. Classe di precisione C3.

Acciaio INOX. Grado di protezione IP68/IP69K.

CARATTERISTICHE PRINCIPALI

Minimo intervallo di verifica: Vmin = EMax / 10.000
Sensibilità: 2mV/V ± 0,1%
Errore combinato: 0,017% del fondo scala (F.S.)
Ripetibilità: ± 0,015% F.S.
Effetto della temperatura sullo zero: ± 0,002% /°C
Effetto della temperatura sul fondo scala: ± 0,0012% /°C
Compensazione termica: –10°C/+40°C
Campo di temperatura di lavoro: –30°C/+70°C
Creep a carico nominale dopo 30 minuti: ± 0,025% F.S.
Alimentazione: 10÷15 V
Resistenza di ingresso: 400 ± 20 Ohm
Resistenza di uscita: 350 ± 3 Ohm
Resistenza di isolamento: > 5000 MOhm
Carico statico massimo: 150% F.S. *
Carico di rottura: 200% F.S. *
Deflessione a carico nominale: 0,2-0,4 mm

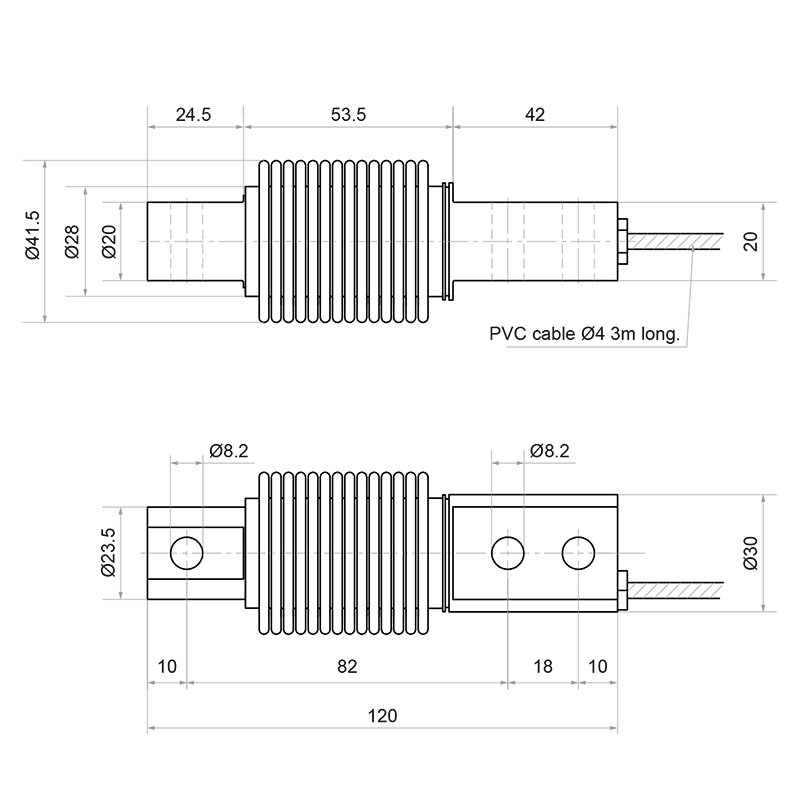

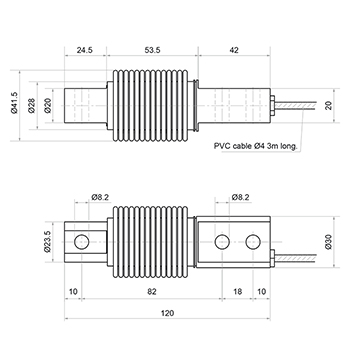

Cavo schermato 4 poli, lunghezza 3m, diametro 4mm.

* Riferito all'utilizzo combinato con i kit di montaggio proposti da Dini Argeo.

DOWNLOAD

Versioni disponibili

Giunti

	Codice	Descrizione
	AVM8	Giunto elastico M8 in acciaio INOX/gomma per celle FXC/FXD/FXE fino a 500kg.
	SBJ8	Snodo a sfera per celle di carico.

Spessori

	Codice	Descrizione
	BPFX10	Piastrino 10 mm per celle FXC, FXD, FXE. Dimensioni: 42 x 30 x 10 mm

Kit di montaggio

	Codice	Descrizione
	KFXDN-1	Kit INOX per montaggio di 1 cella FXC/FXD/FXE fino a 500kg. (Cella di carico non compresa)
	KFX	Kit in acciaio inox per montaggio di 1 cella a flessione FXC/FXD/FXE fino a 500 kg. (Cella di carico non compresa)

Cavi di collegamento

	Codice	Descrizione
	LCCB	Cavo schermato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
	LCCBA	Cavo armato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC, diametro 5mm. Armatura in lega di ferro e zinco. Guaina esterna in PVC trasparente, diametro 8mm. Temperatura di utilizzo: -15 / +70 °C. Raggio di curvatura minimo >/= 5 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
	LCCBM6	Cavo schermato 6x0,34 mm² per applicazioni in movimento. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
	PRCB	Guaina di protezione per cavo schermato. €/metro Ø interno 15mm. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

Scatole di giunzione

	Codice	Descrizione
	JB4Q	Scatola di equalizzazione fino a 4 celle di carico. Involucro in ABS, grado di protezione IP67, con 4 + 1 pressa cavi.
	JB4QI	Scatola di equalizzazione INOX fino a 4 celle di carico. Grado di protezione IP65, con 4 + 1 pressa cavi.
	JC4Q	Scheda di equalizzazione fino a 4 celle di carico. Con PCB, morsetti, scatola in plastica ed etichette con marcatura UL (se presenti).

Trasmettitori/Indicatori di peso correlati

	Codice	Descrizione
	DGT1S	Trasmettitore di peso per barra DIN, con 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione.
	DGT1	Trasmettitore di peso per barra DIN. Tastiera a 5 tasti, display a LED, orologio calendario, Alibi Memory e programma di pesatura multifunzione.
	DGT4	Trasmettitore per barra DIN a 4 canali, con 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED e programma standard di pesatura.
	DGTQ	Trasmettitore di peso da pannello, con 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED e programma standard di pesatura.
