Piattaforme in acciaio verniciato

T [C6]

T [C3]

PB [C3]

RPLC [C3]

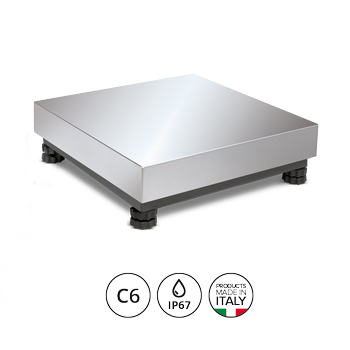

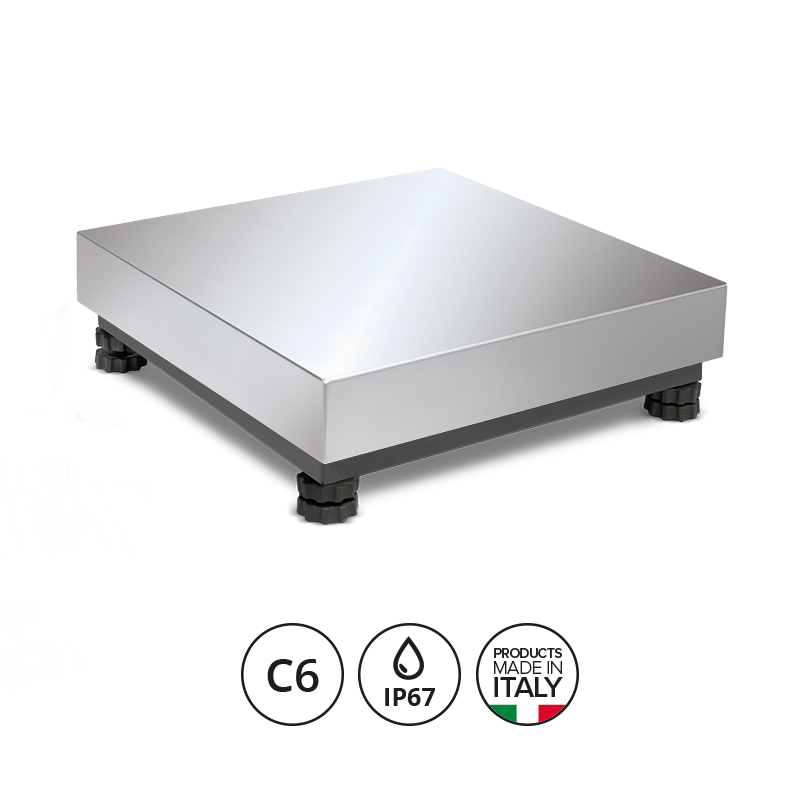

PIATTAFORME MONOCELLA SERIE T C6

	PIATTAFORME MONOCELLA SERIE T C6

Versione Multi Intervallo "-MI"

Le bilance serie T e TE sono disponibili in versione omologata Multi Intervallo 2x3000e, la migliore combinazione tra precisione e semplicità di utilizzo per uno strumento di pesatura omologato in classe C3.

Rispetto alla più comune omologazione multi range , quella multi intervallo offre una risoluzione di misura ADATTIVA, che varia automaticamente adeguandosi al peso che si sta misurando.

NOTA: i modelli multi intervallo si contraddistinguono dalla sigla finale "-MI" e richiedono sempre l’abbinamento ad un indicatore Dini Argeo serie DFW o 3590, al servizio di calibrazione DiniCal e a quello di omologazione ECEM2MI.

Acciaio VERNICIATO. Cella di carico in Alluminio. Grado di protezione IP67.

Classe di precisione C3MI, C6, C6MR.

Piattaforme elettroniche di pesatura di piccola e media portata, con piano in acciaio inox AISI304.
- Risoluzione fino a 30000d.
- OIML R60 C6.
- Protezione IP67.

CARATTERISTICHE PRINCIPALI

Funzionamento con cella di carico “single point” in alluminio, omologata in classe C6 secondo norme OIML R60. Protezione da polvere e acqua secondo norme IP67 (resistenza di ingresso 350 Ohm).
Struttura in tubolari di acciaio verniciati a forno di colore blu, piedini di appoggio regolabili e bolla di livello.
Piano di carico inox satinato in AISI 304 di serie.
Alimentazione Max. 15Vdc.
Cavo di collegamento schermato da 3m completo di connettore (IP65) per collegamento all’indicatore.

OPZIONI NECESSARIE PER VERSIONE ATEX

CCATEX: Certificato ATEX per ogni cella di carico
DCATEX2GD: Dichiarazione di conformità d'assieme PIATTAFORMA + INDICATORE ATEX 2GD DINI ARGEO
DCATEX3GD: Dichiarazione di conformità d'assieme PIATTAFORMA + INDICATORE ATEX 3GD DINI ARGEO

DISPONIBILI A PREVENTIVO

Nastri e rulliere da applicare sul piano di carico.
Misure e portate speciali.

DOWNLOAD

ATEX_2GD_FAQ.pdf	TECH_DRAWING_T_TE.pdf
T_TE_SERIE_22.10_IT.pdf

Versioni disponibili

Codice	l x w x h (mm)	Max (kg)	d (g)	(g)*	d HR (g)*
TS3C6	230x330x93	3	0,5	See table below	0,1
TS3C6-MI	230x330x93	3	--	0,5/1 (Multi interval)	--
TS6C6	230x330x93	6	1	See table below	0,2
TS6C6-MI	230x330x93	6	--	1/2 (Multi interval)	--
TS12C6	230x330x93	12	2	See table below	0,5
TS12C6-MI	230x330x93	12	--	2/5 (Multi interval)	--
TT6C6	330x330x93	6	1	See table below	0,2
TT6C6-MI	330x330x93	6	--	1/2 (Multi interval)	--
TT12C6	330x330x93	12	2	See table below	0,5
TT12C6-MI	330x330x93	12	--	2/5 (Multi interval)	--
TT30C6	330x330x93	30	5	See table below	1
TT30C6-MI	330x330x93	30	--	5/10 (Multi interval)	--
TQ12C6	400x400x115	12	2	See table below	0,5
TQ12C6-MI	400x400x115	12	--	2/5 (Multi interval)	--
TQ30C6	400x400x115	30	5	See table below	1
TQ30C6-MI	400x400x115	30	--	5/10 (Multi interval)	--
TQ60C6	400x400x115	60	10	See table below	2
TQ60C6-MI	400x400x115	60	--	10/20 (Multi interval)	--

(*) Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso Dini Argeo.

Servizio di calibrazione con indicatore di peso

	Codice	Descrizione
	DINICAL	Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO (*).
	DINICAL-DRC	Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO. NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato.

Omologazione

, in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)

	Codice	Descrizione
	ECEM-C6	Servizio di omologazione 6000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
	ECEM2-C6	Servizio di omologazione multi-range 6000+6000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
	ECEM2MI	Servizio di omologazione multi-interval 2x3000e, per singola piattaforma/bilancia in versione xxx-MI. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
	ECEMDOC	Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO.

	C3		C6
	ECEM2 MI 2x3000e		ECEM-C6 6000e		ECEM2-C6 6000+6000e
	Max (kg)	e (g)	Max (kg)	e (g)	Max (kg)	e (g)
TS 230x330x90mm	3	0,5/1	3	0,5	--	--
	6	1/2	6	1	3/6	0,5/1
	12	2/5	--	--	--	--
	--	--	12	2	6/12	1/2

TT 330x330x90mm	6	1/2	6	1	3/6	0,5/1
	12	2/5	--	--	--	--
	--	--	12	2	6/12	1/2
	30	5/10	30	5	12/30	2/5

TQ 400x400x115mm	12	2/5	--	--	--	--
	--	--	12	2	6/12	1/2
	30	5/10	30	5	12/30	2/5
	60	10/20	60	10	30/60	5/10

Calibrazione HR (ad alta risoluzione) con indicatore Dini Argeo (solo in fase d'ordine)

	Codice	Descrizione
	THR	Versione "alta risoluzione" (HR).

Cavi di collegamento

	Codice	Descrizione
	JB1I	(S6) Scatola di giunzione per cavi cella a 4 fili monocanale INOX IP68
	JB1AI	Scatola di giunzione ATEX, INOX IP66, fino a 1 cella. Involucro in acciaio inox, con 1 + 1 pressa cavi. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).
	LCCB	Cavo schermato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
	LCCBA	Cavo armato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC, diametro 5mm. Armatura in lega di ferro e zinco. Guaina esterna in PVC trasparente, diametro 8mm. Temperatura di utilizzo: -15 / +70 °C. Raggio di curvatura minimo >/= 5 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

Opzioni per versione ATEX (solo in fase d'ordine)

	Codice	Descrizione
	CCATEX-1	Opzione versione ATEX per singola cella di carico. Marcatura: ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga e ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).
	CCATEX3GD	Certificato ATEX per una cella di carico. Marcatura: ATEX II 3G Ex nA IIC T6 Gc per gas e ATEX II 3D Ex tc IIIC T115°C Dc IP65 per polveri. Completo di manuale e dichiarazione CE di conformità ATEX (disponibili in EN, DE, FR e IT).
	DCATEXMECH	Versione ATEX per PIATTAFORMA/KIT DI MONTAGGIO CELLE per zona 1/21 (per la certificazione delle celle fare riferimento al codice CCATEX) solo se la piattaforma di pesatura è ordinata senza indicatore di peso, altrimenti fare riferimento alle certificazioni disponibili per l'indicatore da collegare. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).

Protezione IP68

	Codice	Descrizione
	TIP68	Collegamento IP68 completo di cavo, pressacavi e connettori specifici.

Colonne, staffe di supporto, visiere

	Codice	Descrizione
	TCBI350-1	Colonna INOX h=350mm con fissaggi in acciaio INOX. Completa di staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20 e DGTPK. NOTA: con le piattaforme TS e TT è possibile montare solamente DFWL, DFWLI, TRI, DGT20 e DGTPK.
	TCBI500-1	Colonna INOX h=500mm con fissaggi in acciaio INOX. Completa di staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20, DGTPK (non compatibile con piattaforme TS e TT).
	TCBI700-1	Colonna INOX h=700mm con fissaggi in acciaio INOX. Completa di staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20, DGTPK (non compatibile con piattaforme TS e TT).
	CSP38I-1	Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm. Per indicatori DINI ARGEO e SCALE HOUSE.
	CSP38	Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
	CSP38D	Colonna in acciaio INOX 350x350mm, h=750mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
	PBSTF	Staffa di fissaggio INOX per montaggio dell'indicatore DFWL.
	PBISTF	Staffa di fissaggio INOX per montaggio dell'indicatore DFWLI.

Carrelli per sistemi mobili

	Codice	Descrizione
	TB60R2	Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
	TB60EXR2	Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 235mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
	TB60BR2	Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
	TB60BEXR2	Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
	TB300R2	Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 260mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
	TB300EXR2	Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 260mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
	TA60R2	Carrello in acciaio verniciato, con piano di appoggio alto, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 645mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
	TA60EXR2	Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio alto, per piattaforma 400x400 mm o 400x500 mm. Altezza del piano di carico: 640 mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIB T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
	TA300R2	Carrello in acciaio verniciato, con piano di appoggio alto, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 650mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
	TA300EXR2	Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio alto, per piattaforma 500x600 mm o 600x600 mm. Altezza del piano di carico: 650 mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIB T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
	TKDC3	Carrello in acciaio verniciato per sistemi a doppia piattaforma (modello TS/TT nel piano alto e TQ/TM/TL/TX nel piano basso); dotato di ripiano porta stampante/etichettatrice.
	TPBEI	Piano in acciaio INOX AISI 304 per sostegno bilancia o etichettatrice su carrelli serie TA o TB. Ordinabile solo in fase d'ordine, in abbinamento a carrelli serie TA e TB.

Telai di rialzo

	Codice	Descrizione
	SGAQR2	Telaio verniciato per piattaforme 400x400mm. Piano di carico h=605mm.
	SGAXR2	Telaio verniciato per piattaforme 600x600mm. Piano di carico h=600mm.

Servizio di Taratura con indicatore Dini Argeo (solo in fase d'ordine)

	Codice	Descrizione
	CT3	Certificato di taratura ISO 17025 fino a 5 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
	CT4	Certificato di taratura ISO 17025 da 6 a 60 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
	CT5	Certificato di taratura ISO 17025 da 61 a 300 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
	CT6	Certificato di taratura ISO 17025 da 301 a 1500 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
