Piattaforme in acciaio verniciato

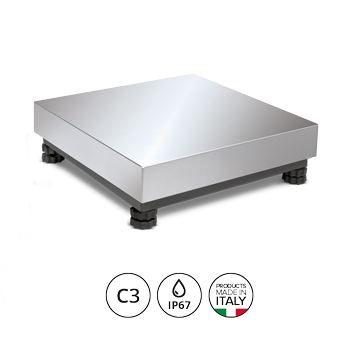

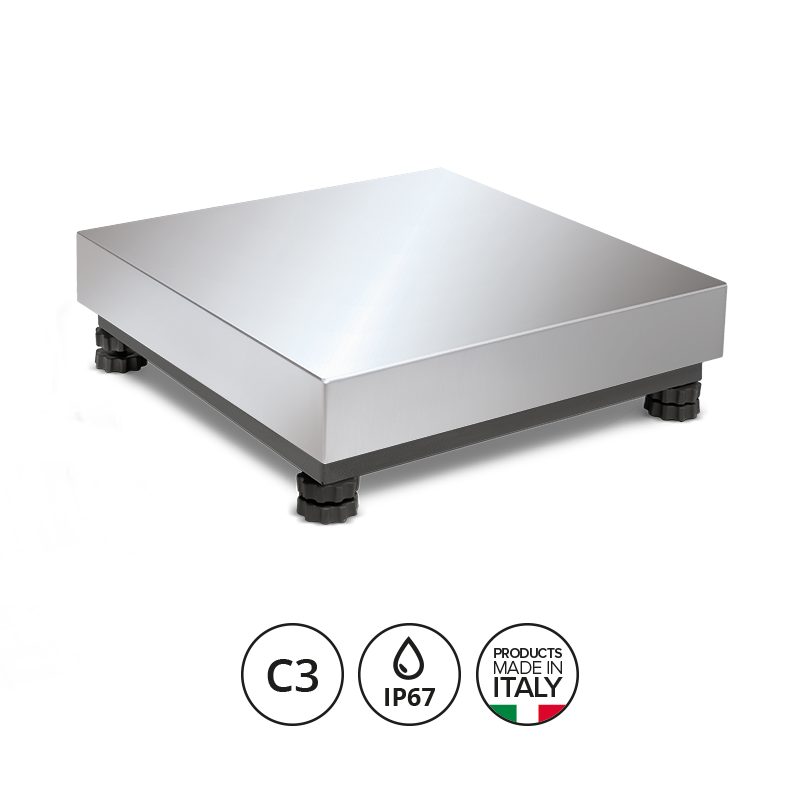

PIATTAFORME MONOCELLA SERIE T


  PIATTAFORME MONOCELLA SERIE T

DISPONIBILI A PREVENTIVO
  • Nastri e rulliere da applicare sul piano di carico.
  • Misure e portate speciali.
  • Protezione IP68/IP69K.

Acciaio VERNICIATO. Cella di carico in Alluminio. Grado di protezione IP67.
Classe di precisione C3, C3MR.
Piattaforme elettroniche di pesatura di piccola e media portata con piano in acciaio inox AISI304.
- Risoluzione fino a 30000d.
- OIML R60 C3, C3MR.
- Protezione IP67.

CARATTERISTICHE PRINCIPALI

  • Funzionamento con cella di carico “single point” in alluminio, omologata secondo norme OIML R60 con protezione da polvere e acqua, secondo norme IP67 (resistenza di ingresso 350 Ohm).
  • Struttura in tubolari di acciaio verniciati a forno di colore blu, piedini di appoggio regolabili e bolla di livello.
  • Piano di carico inox satinato in AISI 304 di serie.
  • Alimentazione Max. 15Vdc.
  • Cavo di collegamento schermato da 3m completo di connettore per collegamento all’indicatore.

OPZIONI NECESSARIE PER VERSIONE ATEX

  • CCATEX: Certificato ATEX per ogni cella di carico
  • DCATEX2GD: Dichiarazione di conformità d'assieme PIATTAFORMA + INDICATORE ATEX 2GD DINI ARGEO
  • DCATEX3GD: Dichiarazione di conformità d'assieme PIATTAFORMA + INDICATORE ATEX 3GD DINI ARGEO
DOWNLOAD
Versioni disponibili

Codice		l x w x h
(mm)		Max
(kg)		d
(g)
(g)*
2R (g)*		d HR
(g)*
TS3230x330x9330,51--0,1
TS6230x330x936121-20,2
TS15230x330x9315252-50,5
TT6330x330x936121-20,2
TT15330x330x9315252-50,5
TT30330x330x93305105-101
TQ15400x400x11515252- 50,5
TQ30400x400x115305105-101
TQ60400x400x11560102010-202
TQ150400x400x115150205020-505
TM30400x500x120305105-101
TM60400x500x12060102010-202
TM150400x500x120150205020-505
TC30500x500x110305105-101
TC60500x500x11060102010-202
TC150500x500x110150205020-505
TL60500x600x13260102010-202
TL150500x600x132150205020-505
TL300500x600x1323005010050-10010
TX60600x600x13760102010-202
TX150600x600x137150205020-505
TX300600x600x1373005010050-10010
TG150700x700x1451502050--5
TG300700x700x1453005010050-10010
TG600700x700x145600100200100-20020
(*) Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso Dini Argeo.
Servizio di calibrazione con indicatore di peso
 CodiceDescrizione
DINICAL Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO (*).
DINICAL-DRC Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO.
NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato.
Omologazione , in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
ECEM Servizio di omologazione a singola portata 3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEM2 Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEMDOC Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO.
Calibrazione HR (ad alta risoluzione) con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
THR Versione "alta risoluzione" (HR).
Cavi di collegamento
 CodiceDescrizione
JB1I(S6) Scatola di giunzione per cavi cella a 4 fili monocanale INOX IP68
JB1AI Scatola di giunzione ATEX, INOX IP66, fino a 1 cella. Involucro in acciaio inox, con 1 + 1 pressa cavi. Grado di protezione: ATEX II 2G Ex ib IIC T6 Gb per gas, ATEX II 2D Ex tb IIIC T115°C Db IP65 per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).
LCCB Cavo schermato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
LCCBA Cavo armato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC, diametro 5mm. Armatura in lega di ferro e zinco. Guaina esterna in PVC trasparente, diametro 8mm. Temperatura di utilizzo: -15 / +70 °C. Raggio di curvatura minimo >/= 5 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).
Opzioni per versione ATEX (solo in fase d'ordine)
 CodiceDescrizione
CCATEX-1 Opzione versione ATEX per singola cella di carico. Marcatura: ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga e ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).
CCATEX3GD Certificato ATEX per una cella di carico. Marcatura: ATEX II 3G Ex nA IIC T6 Gc per gas e ATEX II 3D Ex tc IIIC T115°C Dc IP65 per polveri. Completo di manuale e dichiarazione CE di conformità ATEX (disponibili in EN, DE, FR e IT).
DCATEXMECH Versione ATEX per PIATTAFORMA/KIT DI MONTAGGIO CELLE per zona 1/21 (per la certificazione delle celle fare riferimento al codice CCATEX) solo se la piattaforma di pesatura è ordinata senza indicatore di peso, altrimenti fare riferimento alle certificazioni disponibili per l'indicatore da collegare. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT).
Protezione IP68
 CodiceDescrizione
TIP68 Collegamento IP68 completo di cavo, pressacavi e connettori specifici.
Colonne, staffe di supporto, visiere
 CodiceDescrizione
TCBI350-2 Colonna in Acciaio Inox, lunghezza 350mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL). NOTA: i modelli di colonna -2 non includono la staffa porta indicatore.
TCBI500-2 Colonna in Acciaio Inox, lunghezza 500mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL).
TCBI700-2 Colonna in Acciaio Inox, lunghezza 700mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa (da abbinare a DFWXCL o 3590CL).
TCBI500-2 Colonna in Acciaio Inox, lunghezza 500mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa, (da abbinare a DFWXCL o 3590CL).
TCBI700-2 Colonna in Acciaio Inox, lunghezza 700mm, per installazione solidale a piattaforme serie T, TE, PB, PBI. Staffa di supporto per indicatore esclusa (da abbinare a DFWXCL o 3590CL).
CSP38I-1 Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm. Per indicatori DINI ARGEO e SCALE HOUSE.
CSP38 Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
CSP38D Colonna in acciaio INOX 350x350mm, h=750mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
PBSTF Staffa di fissaggio INOX per montaggio dell'indicatore DFWL.
PBISTF Staffa di fissaggio INOX per montaggio dell'indicatore DFWLI.
DFWXCL Staffa di supporto per indicatori serie DFWX, DFWXB, DFWX-ETH, DFWXB-WIFI.
3590CL Staffa di supporto per indicatori serie DFW, DFWL, DFWLI, 3590E, 3590EGT, TRI, DGT20, DGTPK.
Carrelli per sistemi mobili
 CodiceDescrizione
TB60R2 Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
TB60EXR2 Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 235mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
TB60BR2 Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
TB60BEXR2 Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x500mm. Altezza del piano di carico: 240mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
TB300R2 Carrello in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 260mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
TB300EXR2 Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio basso, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 260mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIC T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
TA60R2 Carrello in acciaio verniciato, con piano di appoggio alto, per piattaforma 400x400 o 400x500mm. Altezza del piano di carico: 645mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
TA60EXR2 Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio alto, per piattaforma 400x400 mm o 400x500 mm. Altezza del piano di carico: 640 mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIB T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
TA300R2 Carrello in acciaio verniciato, con piano di appoggio alto, per piattaforma 500x600 o 600x600mm. Altezza del piano di carico: 650mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K.
TA300EXR2 Carrello per zone ATEX, in acciaio verniciato, con piano di appoggio alto, per piattaforma 500x600 mm o 600x600 mm. Altezza del piano di carico: 650 mm. Solo per piattaforme serie T/TE, T C6, TE C6 e TE-69K. Marcatura: ATEX II 2 G Ex h IIB T6 Gb (Ta -20°C ÷ +60°C) X per gas e ATEX II 2 D Ex h IIIC T85°C Db (Ta -20°C ÷ +60°C) X per polveri.
TKDC3 Carrello in acciaio verniciato per sistemi a doppia piattaforma (modello TS/TT nel piano alto e TQ/TM/TL/TX nel piano basso); dotato di ripiano porta stampante/etichettatrice.
TPBEI Piano in acciaio INOX AISI 304 per sostegno bilancia o etichettatrice su carrelli serie TA o TB. Ordinabile solo in fase d'ordine, in abbinamento a carrelli serie TA e TB.
Telai di rialzo
 CodiceDescrizione
SGAQR2 Telaio verniciato per piattaforme 400x400mm. Piano di carico h=605mm.
SGAXR2 Telaio verniciato per piattaforme 600x600mm. Piano di carico h=600mm.
Rulliera folle
 CodiceDescrizione
TT-RP Rulliera 330x330mm con rulli folli zincati Ø=32mm, passo 60mm.
TQ-RP Rulliera 400x400mm con rulli folli zincati Ø=32mm, passo 60mm.
TX-RP Rulliera 600x600mm con rulli folli zincati Ø=32mm, passo 60mm.
NOTA: non disponibile in versione ATEX.

 Compatibilità rulliera-piattaforma
Rulliera Piattaforma Solo per uso interno Omologazione per uso con terzi
TT-RP TT30 X X
TQ-RP TQ15 X -
TQ30 X -
TQ60 X X
TQ150 X X
TX-RP TX60 X X
TX150 X X
TX300 X X
Servizio di Taratura con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
CT3 Certificato di taratura ISO 17025 fino a 5 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT4 Certificato di taratura ISO 17025 da 6 a 60 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT5 Certificato di taratura ISO 17025 da 61 a 300 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT6 Certificato di taratura ISO 17025 da 301 a 1500 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
