iDimension® Plus XL - Sistema di dimensionamento modulare per sistemi OEM


  iDimension® Plus XL - Sistema di dimensionamento modulare per sistemi OEM


DIMENSIONI
  • Dispositivo di lettura: 229x216x76mm; altre dimensioni: vedi disegno tecnico
  • Display touch screen: 117x180x18mm, attacco VESA 75x75mm

    PRESTAZIONI DI MISURAZIONE
    ModelloXL at 1.2 mXL at 1.5 mXL at 2 m
    Distanza della piattaforma120 cm
    (48 in)    		150 cm
    (60 in)    		200 cm
    (80 in)
    Min/MaxMinMaxMinMaxMinMax
    Lunghezza3 cm
    (1.2 in)    		100 cm
    (40 in)    		3 cm
    (1.2 in)    		120 cm
    (48 in)    		20 cm
    (8 in)    		120 cm
    (48 in)
    Larghezza3 cm
    (1.2 in)    		60 cm
    (24 in)    		3 cm
    (1.2 in)    		80 cm
    (32 in)    		20 cm
    (8 in)    		80 cm
    (32 in)
    Altezza0 cm
    (0 in)    		60 cm
    (24 in)    		0 cm
    (0 in)    		70 cm
    (28 in)    		10 cm
    (4 in)    		80 cm
    (32 in)
    Divisione0.5 cm
    (0.2 in)    		0.5 cm
    (0.2 in)    		1 cm
    (0.5 in)

    Le misure minime e massime approvate per il commercio sono disponibili nel certificato di approvazione specifico del paese.

I VANTAGGI PER L'INSTALLATORE
  • Sistema di dimensionamento estremamente semplice da configurare e operativo in poche decine di minuti. Installazione iniziale e configurazione tramite procedure guidate.
  • iDimension® Plus XL è semplicissimo da utilizzare e non richiede particolare formazione per gli utilizzatori.
PERIFERICHE
  • Hub USB opzionale, per l'uso di più di una periferica e per l'interfacciamento con UPS Worldship (a richiesta).
  • Scanner di codici a barre USB opzionale, per lettura e condivisione del codice a barre e comando di inizio scansione per rilevamento delle dimensioni.
iDimension® Plus XL è un sistema modulare composto da unità di dimensionamento statico e indicatore touch screen, ideale per integrare la lettura del volume di pacchi, cartoni e buste in macchinari o linee di movimentazione e smistamento pre-spedizione o per controllo in ingresso.

iDimension® Plus XL può misurare in meno di un secondo qualsiasi pacco o oggetto, anche privo di imballo, visualizzando i dati e le immagini sul display touch screen da 7 pollici e condividendoli in tempo reale con il sistema informatico aziendale. Con iDimension® Plus XL l’operatore ha sempre sotto controllo la situazione.

CARATTERISTICHE DI DIMENSIONAMENTO

  • Dimensionamento: vedi tabella;
    ATTENZIONE: le misure minime e massime di lettura possono variare in funzione dell'installazione, del tipo di bilancia e del tipo di utilizzo (omologato o per uso interno)
  • Precisione di lettura:
    +\- 5 mm per cartoni\box
    +\- 10 mm per confezioni irregolari e sagomate
  • Tempo di misurazione: rilevamento in tempo reale (0,2 secondi)

CARATTERISTICHE TECNICHE

  • Semplice e veloce da installare per il tecnico, facile e immediato da utilizzare per chiunque.
  • Display touchscreen a colori da 7 pollici per visualizzazione in tempo reale dei valori misurati e dell'immagine rilevata dalla camera. Utile inoltre per avere sempre sotto controllo l'area di misurazione.
  • Porte I/O:
    Porta USB tipo A per bilancia e lettore di codici a barre tramite hub USB (non incluso) e
    porta ethernet per collegamento al sistema informatico.
  • Integrazione software: File API e SDK disponibili per l'integrazione dei dispositivi di rete
  • WebServer per supervisione e tele-assistenza.
  • Temperatura di funzionamento: da 0° C a 40° C - Umidità: senza condensa.
  • Alimentazione: 110-240 V, con presa US di serie (prese EU, UK e AUS opzionali).

CAMERA E SENSORI TOP DI GAMMA

  • iDimension® Plus XL unisce tecnologie di imaging 3D di altissima qualità ad algoritmi specifici sviluppati appositamente da Rice Lake per leggere in modo veloce ed accurato le dimensioni di qualunque oggetto, anche di forma irregolare.
  • Questa caratteristica rende iDimension® Plus XL il sistema di dimensionamento statico più veloce della sua categoria.
  • Queste tecnologie, inoltre, permettono ad iDimension® XL plus di leggere con precisione senza richiedere particolari attenzioni durante il posizionamento: questa caratteristica si traduce in un'ottimizzazione del processo e un aumento considerevole delle spedizioni.
  • Grazie alla telecamera, iDimension® Plus XL registra un'immagine aerea dell'oggetto misurato per garantire una tracciabilità completa, indispensabile durante le controversie di reclamo sui pacchi danneggiati. Disponibile in versione "4K" per immagini a colori ad alta risoluzione (2880 x 2160 pixel).
  • Attraverso l'integrazione API XML, l'immagine può essere condivisa con il sistema informatico aziendale, in formato .bmp o .jpg.
CERTIFICAZIONI
  • OIML R129 approved
  • 2014/32/EU approved (MID)
  • Australian legal for trade certificate of approval
  • NTEP – National Type Evaluation Program
BILANCE COLLEGABILI

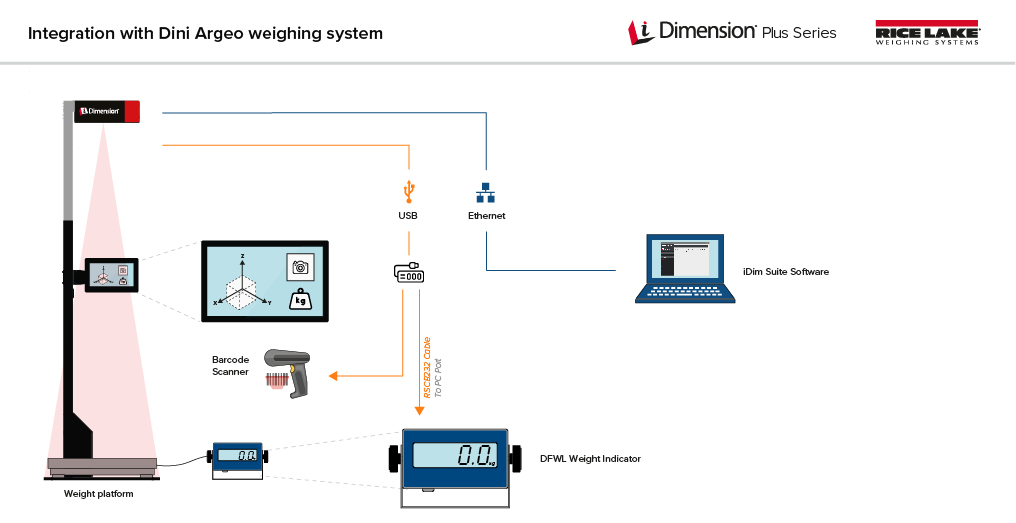

  • iDimension® Plus XL può essere collegato agli indicatori di peso Dini Argeo serie DFWL e 3590 Touch Screen per aggiungere il dato di peso a quello di volume, anche omologato in rapporto con terzi. La stazione di misurazione e pesatura può essere inoltre equipaggiata di stampante o etichettatrice e lettore di codici a barre.

    Nota: il 3590 Touch Screen necessita di un programma specifico per comunicare con iDimension® Plus (AF-DIM). Vedere lo schema nell'area codici in basso per maggiori informazioni.

  • In alternativa è possibile collegare la bilancia compatta Rice Lake Bench Pro, per uso interno di fabbrica, disponibile in versione base o con rulliera folle o a sfere.
DOWNLOAD
Versioni con camera standard
 CodiceDescrizione
204601 iDimension® Plus XL, kit per dimensionamento per sistemi OEM.
Versioni con camera 4K
 CodiceDescrizione
204602 iDimension® Plus XL, kit per dimensionamento per sistemi OEM. Modello con camera 4K.
Opzioni di montaggio
 CodiceDescrizione
174660 Supporto per montaggio a pavimento iDimension Plus XL
Prese di alimentazione internazionali
 CodiceDescrizione
PWCORDEUVDE Versione con cavo d'alimentazione EU.
PWCORDAUSVDE Versione con cavo d'alimentazione AU.
PWCORDUKVDE Versione con cavo d'alimentazione BS1363 (presa UK).
Software
 CodiceDescrizione
175812 iDimension SS Webserver, per gestione archivi e integrazione dei dati con il sistema informatico aziendale.
Sistema di pesatura per gestione integrata dei dati con indicatore Serie 3590
Da abbinare a piattaforma di pesatura Dini Argeo
 CodiceDescrizione
3590ET Indicatore Touch Screen con programma AF01. Contenitore in ABS. Display a colori.
AF-DIM Programma per il collegamento del 3590 Touch all'iDimension® Plus. Prezzo NETTO.
ETHD-3(S1) Interfaccia Ethernet interna. Velocità 10-100 Mbps, protocolli TCP, UDP, IP, ARP, ICMP, Ethernet Mac.
ETHCBRJ(S1) Cavo Ethernet, l=1,5 m. Completo di pressacavo, per connessione tra indicatore e rete PC.
RSCBLP(S1) Cavo RS232 l=1,5m per stampanti LP542xx, SMTPLUS, PR80.
APRNSERV Personalizzazione etichette (max.4 formati). Prezzo NETTO.
IDIM-CFG Servizio di configurazione in fabbrica del sistema iDimension® Plus collegato a bilancia Dini Argeo. Prezzo Netto
RS485C(S1) Interfaccia RS485 interna (montaggio e pressacavo escluso).
LP542TE(S1) Etichettatrice a trasferimento termico o termica diretta Fornito di meccanismo spellicolatore di serie. Dimensione massima di stampa 25400 x 108 mm. Ø massimo del rotolo 127 mm e larghezza fino a 112 mm. Rotolo di etichette e nastro pigmentato non inclusi.
225020 Scanner USB per lettura codici a barre 1D/2D.
(*) Prezzo NETTO

Integrando il sistema di pesatura con indicatore touch screen serie 3590ET, è possibile gestire i dati misurati su entrambi i dispositivi e trasmetterli al sistema informatico aziendale oppure alla stampante/etichettatrice.
Sistema di pesatura per gestione integrata dei dati con indicatore Serie RLT-200
Da abbinare a piattaforma di pesatura Dini Argeo
 CodiceDescrizione
185279 RLT-200 - Indicatore di peso in ABS con tastiera 5 tasti. Display LCD retroilluminato e programma standard di pesatura.
RSCBUSB-1 Cavo convertitore USB PC/RS232, l=1,5m. Connettore USB/RJ11.
225020 Scanner USB per lettura codici a barre 1D/2D.
USB-HUB Hub USB per collegamento simultaneo della bilancia e del lettore di codici a barre.
IDIM-CFG Servizio di configurazione in fabbrica del sistema iDimension® Plus collegato a bilancia Dini Argeo. Prezzo Netto
(*) Prezzo NETTO

Integrando il sistema di pesatura con indicatore Serie RLT-200, è possibile inviare il valore di peso all'iDimension® Plus e visualizzarlo nel suo display insieme ai dati dimensionali.
Piattaforme
 CodiceDescrizione
TQIDIM15 Piattaforma in acciaio verniciato, colore nero, IP67, max=15kg, d=2g.
TQIDIM30 Piattaforma in acciaio verniciato, colore nero, IP67, max=30kg, d=5g.
TQIDIM60 Piattaforma in acciaio verniciato, colore nero, IP67, max=60kg, d=10g.
Rulliera compatibile con le piattaforme serie TQIDIM
 CodiceDescrizione
TQE-RP Rulliera 400x400mm con rulli folli INOX Ø=40mm, passo 60mm.
NOTA: non disponibile in versione ATEX.

 Compatibilità rulliera-piattaforma
Rulliera Piattaforma Solo per uso interno Omologazione per uso con terzi
TQE-RP TQE15 X -
TQE30 X -
TQE60 X X
Servizio di taratura con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
DINICAL Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO (*).
DINICAL-DRC Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO.
NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato.
Omologazione , in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
ECEM Servizio di omologazione 3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEM2 Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEMDOC Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO.
Bilancia Bench Pro - Piano di carico con RULLIERA FOLLE (Solo per uso interno)
 CodiceDescrizione
202190 Bilancia BenchPro, Max=75kg, d=20g. Piano di carico 457x457mm, h=165 mm. Piano di carico con RULLIERA a RULLI FOLLI. (Solo per uso interno)
182398 Bilancia BenchPro, Max=150kg, d=50g. Piano di carico 508x508mm, h=165. Piano di carico con RULLIERA a RULLI FOLLI. (Solo per uso interno)
182402 Bilancia BenchPro, Max=150kg, d=50g. Piano di carico 610x610 mm, h=165 mm. Piano di carico con RULLIERA con RULLI FOLLI. (Solo per uso interno)
Bilancia Bench Pro - Piano di carico standard (Solo per uso interno)
 CodiceDescrizione
184585 Bilancia BenchPro, Max=75kg, d=20g. Piano di carico 305x355mm, h= 69mm. (Solo per uso interno)
202191 Bilancia BenchPro, Max=75kg, d=20g. Piano di carico 457x457mm, h=109mm. (Solo per uso interno)
182396 Bilancia BenchPro, Max=150kg, d=50g. Piano di carico 508x508mm, h=109mm. (Solo per uso interno)
182400 Bilancia BenchPro, Max=150kg, d=50g. Piano di carico 610x610mm, h=109mm. (Solo per uso interno)
NOTA: è possibile inoltre abbinare ad Idimensioning+ gli indicatori della gamma Dini Argeo serie DFW e 3590 Touch screen per applicazioni di pesatura omologate in rapporto con terzi.
Bilancia Bench Pro - Piano di carico con RULLIERA a SFERE (Solo per uso interno)
 CodiceDescrizione
201730 Bilancia BenchPro, Max=75kg, d=20g. Piano di carico 457x457mm, h=123 mm. Piano di carico con RULLIERA a SFERE. (Solo per uso interno)
182401 Bilancia BenchPro, Max=150kg, d=50g. Piano di carico 508x508mm, h=123 mm Piano di carico con RULLIERA a SFERE. (Solo per uso interno)
