PIATTAFORME INOX A 4 CELLE SERIE ETI ATEX
|
|
| |
|
|
|
Piattaforme di pesatura elettroniche in acciaio INOX a basso profilo con piano rimovibile. Celle di carico INOX IP68 di serie. Adatte per realizzare bilance e sistemi elettronici per pesare in applicazioni industriali e commerciali di ogni tipo. Versione standard con cella omologata.
|
|
Versioni disponibili
| |
Codice | l x w x h
(mm) | N° celle | Max
(kg) | d
(g) |
(g)* |
2R (g)* | d HR
(g)* |
| ELCI3-EX  | 800x800x90 | 4x300kg | 300 | 50 | 100 | -- | 20 |
| ELCI6-EX | 800x800x90 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ELCI15-EX | 800x800x90 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETAI3-EX | 1000x1000x90 | 4x300kg | 300 | 50 | 100 | -- | 20 |
| ETAI6-EX | 1000x1000x90 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ETAI15-EX | 1000x1000x90 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETMI3-EX | 1000x1250x90 | 4x300kg | 300 | 50 | 100 | -- | 20 |
| ETMI6-EX | 1000x1250x90 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ETMI15-EX | 1000x1250x90 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETBI3-EX | 1250x1250x90 | 4x300kg | 300 | 50 | 100 | -- | 20 |
| ETBI6-EX | 1250x1250x90 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ETBI15-EX | 1250x1250x90 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETBI30-EX | 1250x1250x90 | 4x2000kg | 3000 | 500 | 1000 | 500-1000 | 200 |
| ETDI6-EX | 1250x1500x115 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ETDI15-EX | 1250x1500x115 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETDI30-EX | 1250x1500x115 | 4x2000kg | 3000 | 500 | 1000 | 500-1000 | 200 |
| ETEI6-EX | 1500x1500x115 | 4x500kg | 600 | 100 | 200 | 100-200 | 50 |
| ETEI15-EX | 1500x1500x115 | 4x1000kg | 1500 | 200 | 500 | 200-500 | 100 |
| ETEI30-EX | 1500x1500x115 | 4x2000kg | 3000 | 500 | 1000 | 500-1000 | 200 |
ATTENZIONE: i modelli ETFI, ETGI, ETHI, ETLI richiedono un trasporto speciale con quotazione a preventivo.
(g)* : Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso Dini Argeo.
Protezione IP69K
| | Codice | Descrizione |
| IP69KLC | Versione IP69K per singola cella. |
| JB4QIP69K | Scatola di equalizzazione INOX fino a 4 celle di carico. Grado di protezione IP68/IP69K, con 4 + 1 pressa cavi.
|
Protezione IP68
| | Codice | Descrizione |

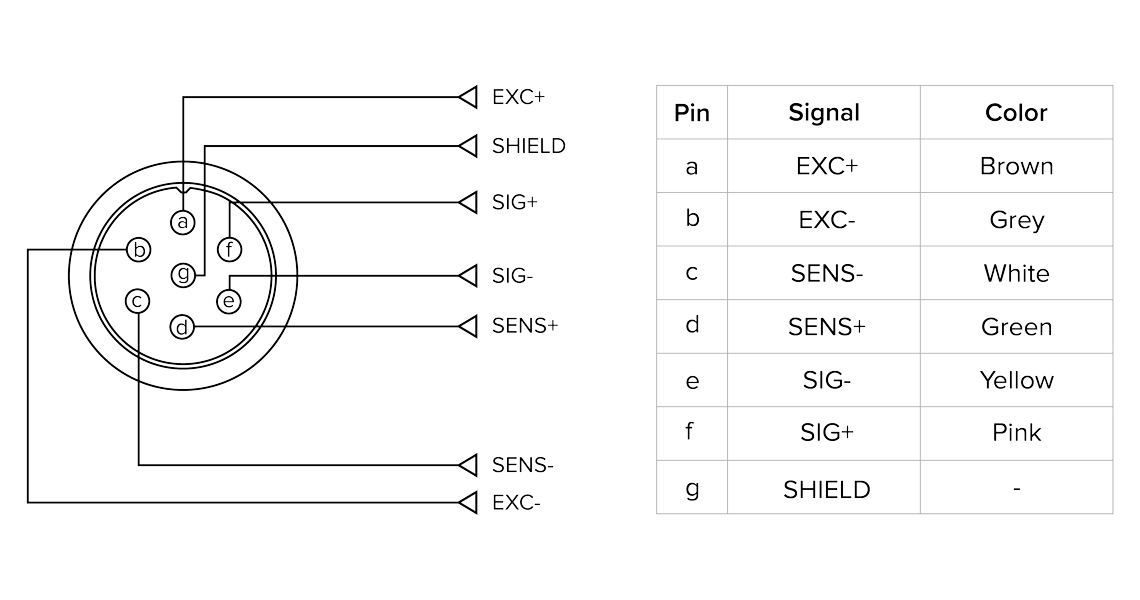

| ETIP68 | Collegamento IP68 completo di cavo, pressacavi e connettori specifici. |
Piani di carico con spessore maggiorato
| | Codice | Descrizione |
| ETEPI8 | Piano di carico rinforzato in acciaio INOX per piattaforma ETE. Spessore: 8 mm. |
Servizio di calibrazione con indicatore di peso
| | Codice | Descrizione |
| DINICAL | Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO (*). |
| DINICAL-DRC | Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO.
NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato. |
Omologazione , in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)
| | Codice | Descrizione |
| ECEM | Servizio di omologazione 3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto. |
| ECEM2 | Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto. |
| ECEMDOC | Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO. |
Alta risoluzione (d HR)(solo in fase d'ordine)
| | Codice | Descrizione |
| ETHR | Versione per alta risoluzione per uso interno di fabbrica. |
Colonne da pavimento
| | Codice | Descrizione |
| CSP38I-1 | Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm. Per indicatori DINI ARGEO e SCALE HOUSE. |
| CSP38 | Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE. |
| CSP38D | Colonna in acciaio INOX 350x350mm, h=750mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE. |
Telaio per installazione a filo pavimento
| | Codice | Descrizione |
| ETATFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETAI. |
| ETMTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETMI. |
| ETBTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETBI. |
| ETDTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETDI. |
| ETETFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETEI. |
| ETFTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETFI. |
| ETHTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETHI. |
| ETLTFI | Telaio INOX per fissaggio a filo pavimento per piattaforme ETLI. |
| ETKB | Kit snodi sferici INOX per telaio fossa ETxTF e ETxTFI. In sostituzione alle piastre di serie, permettono alla piattaforma di oscillare e riassestarsi, migliorando le prestazioni di pesatura. Compatibile con le piattaforme con celle di carico fino a 2000 kg. |
Rampe aggiuntive per salita / discesa
| | Codice | Descrizione |
| ETARI | Rampa in acciaio INOX 1000x900mm, per piattaforme ETAI e ETMI. |
| ETBRI | Rampa in acciaio INOX 1250x900mm, per piattaforme ETBI. |
| ETDRI | Rampa in acciaio INOX 1250x1100mm per piattaforme ETDI. |
| ETERI | Rampa INOX di accesso 1500x1100mm per piattaforme ETEI. |
VERIFICARE SEMPRE CHE L'INCLINAZIONE RISULTANTE DELLA RAMPA SIA COMPATIBILE CON LE CARATTERISTICHE DEI MEZZI ADIBITI ALLE OPERAZIONI DI CARICO E SCARICO
PROTEGGERE ANCHE I LATI DELLE PIATTAFORME DI PESATURA DAI MEZZI DI SOLLEVAMENTO, MONTANDO DOVE NECESSARIO APPOSITI PROFILI ANGOLARI - GUARD RAILS
Opzioni per installazioni ATEX
| | Codice | Descrizione |
| EXCB6 | (S6) Cavo schermato blu 6x0,22 mm², solo per assiemi EX i (2GD). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in Poliuretano, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 7 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
Piastre per fissaggio a pavimento
| | Codice | Descrizione |
| ETPFI-1 | Kit 4 piastre di fissaggio a pavimento in acciaio INOX. Per piattaforme serie ETG, ETH, ETL, ETA, ETM, ETB, ETD, ETE, ETF, LPI e FL. |
Protezione per scatola di giunzione/circuiti elettronici
| | Codice | Descrizione |
| GELBOX | (S1) Gel anticondensa, isolante e sigillante. Utile per la protezione dei circuiti elettronici del sistema di pesatura, anche in condizioni di immersioni prolungate nel tempo. Confezione da 300ml. |
ATTENZIONE:
Per JB4Q, JB4QA, JBxQI e JBxQAI: necessari 300ml di gel
Servizio di taratura con indicatore Dini Argeo (solo in fase d'ordine)
| | Codice | Descrizione |
| CT5 | Certificato di taratura ISO 17025 da 61 a 300 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail. |
| CT6 | Certificato di taratura ISO 17025 da 301 a 1500 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail. |
| CT7 | Certificato di taratura ISO 17025 da 1501 a 3000 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail. |
| CD3 | Rapporto di taratura ISO 9001 DINI ARGEO, da 1501 a 6000 kg, per singola bilancia/piattaforma. Pesi a riferibilità ACCREDIA. |
| CD4 | Rapporto di taratura ISO 9001 DINI ARGEO, da 6001 a 15000kg, per singola bilancia/piattaforma. Pesi a riferibilità ACCREDIA. |
