CELLE A COMPRESSIONE IECEx A BASSO PROFILO SERIE CPX
|
|
CELLE A COMPRESSIONE IECEx A BASSO PROFILO SERIE CPX
|
|
| |
|
|
Wiring Code | | Color | Function | | -- | SHIELD | | GREEN | SIG + | | RED | EXC + | | WHITE | SIG - | | BLACK | EXC - |
|
|
|
|

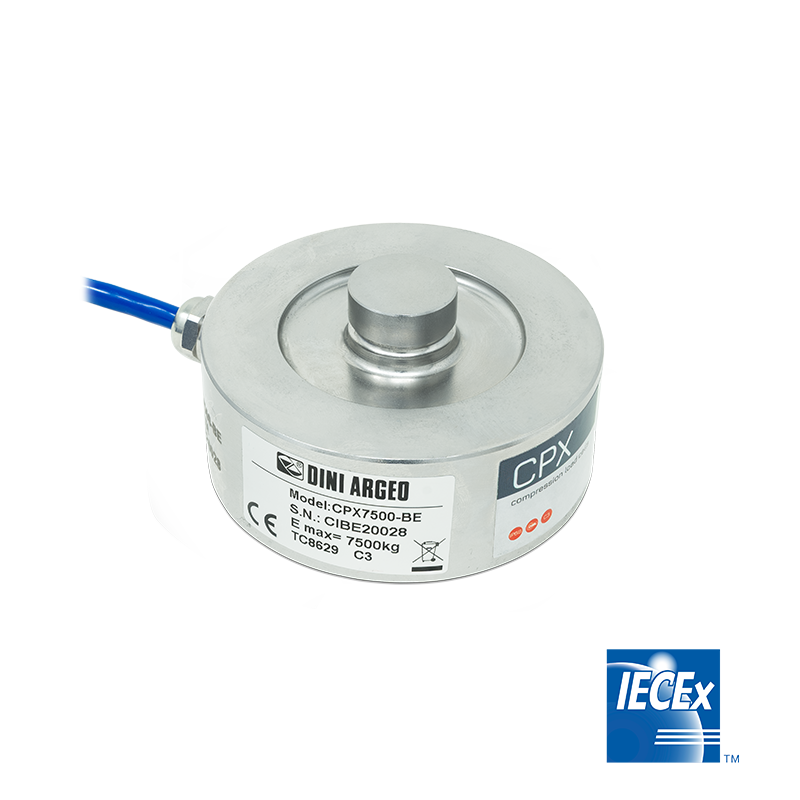

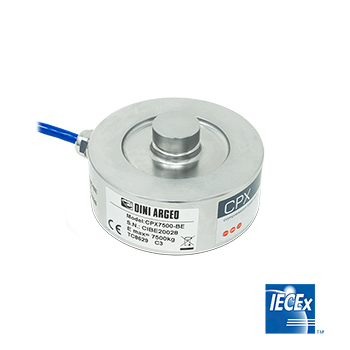

Celle di carico a compressione in acciaio INOX progettate per zone con pericolo d'esplosione in accordo allo schema IECEx. Adatte per la pesatura di serbatoi e tramogge con gli appositi accessori.
PORTATE (kg): 1000, 2500, 5000, 7500, 10000.
OIML R60, classe di precisione C3 da 2500 a 10000kg.
Acciaio INOX. Grado di protezione IP68.
|
|
Versioni disponibili
Kit di montaggio
| | Codice | Descrizione |
| KCPN10 | Kit INOX per montaggio di 1 cella CPX fino a 12.500kg e CPA fino a 10.000kg (cella di carico non compresa). |
| KCPN10A | Kit in acciaio nichelato per cella CPX fino a 12.500kg e CPA fino a 10.000kg (Cella di carico non compresa). |
| KCPN10PRO | Kit di montaggio UNI EN 1090 in acciaio INOX per celle di carico CPX fino a 12.500kg e CPA fino a 10.000kg (Cella di carico non compresa). |
Kit di montaggio
| | Codice | Descrizione |
| ELGOC | Piastra trivalente completa di viti. Per celle CPX fino a 12.500kg. |
| ELGOP | Piastra di fissaggio completa di viti. Per celle CPX fino a 12.500kg. |
| ELGON | Spintore da abbinare a ELGOC per applicazioni con falsa cella di carico. |
Cavi di collegamento
| | Codice | Descrizione |
| LCCB | Cavo schermato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
| LCCBA | Cavo armato 6x0,25 mm² (idoneo per zone Ex). Guaina interna in PVC, diametro 5mm. Armatura in lega di ferro e zinco. Guaina esterna in PVC trasparente, diametro 8mm. Temperatura di utilizzo: -15 / +70 °C. Raggio di curvatura minimo >/= 5 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
| LCCBM6 | Cavo schermato 6x0,34 mm² per applicazioni in movimento. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
| EXCB6 | (S6) Cavo schermato blu 6x0,22 mm², solo per assiemi EX i (2GD). Guaina interna in PVC. Schermatura a treccia in rame stagnato. Guaina esterna in Poliuretano, diametro 5,8mm. Temperatura di utilizzo: -40 / +80 °C. Raggio di curvatura minimo >/= 7 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
| PRCB | Guaina di protezione per cavo schermato. €/metro Ø interno 15mm. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta). |
Trasmettitori correlati per zona sicura
| | Codice | Descrizione |
| DGT1 | Trasmettitore di peso per barra DIN. Tastiera a 5 tasti, display a LED, orologio calendario, Alibi Memory e programma di pesatura multifunzione. |
| DGT1SX | Trasmettitore di peso per barra DIN, con 2 IN e 4 OUT. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione. |
| DGT1PX | Trasmettitore di peso da pannello con scocca in alluminio. 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED. |
| DGT4X | Trasmettitore di peso ad alta velocità per barra DIN a 4 canali. 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED. |
| DGTQ | Trasmettitore di peso da pannello, con 2 IN e 2 OUT. Tastiera a 5 tasti, display a LED e programma standard di pesatura. |
* Richiedono utilizzo della barriera Zener ZBA1S per il collegamento con le celle di carico.
Indicatori IECEx correlati
| | Codice | Descrizione |
| DFWIECEX | Indicatore di peso certificato IECEX e ATEX , per zone 1, 21, 2, 22.
Protezione: Ex II 2(2)G(1)G Ex ib [ib Gb] [ia Ga] IIC T4 Gb X per gas e Ex II 2(2)D(1)D Ex tb [ib Db] [ia Da] IIIC T135°C Db X per polveri (Ta=0°C/+50°C). Da abbinare sempre ad alimentatore IECEXPW oppure batteria IECEXB. È Inclusa la stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES, IT). |
| DFWIECEXAN | Indicatore di peso certificato IECEX e ATEX , per zone 1, 21, 2, 22.
Con uscita analogica integrata, a sicurezza intrinseca e relativo pressacavo aggiuntivo.
Protezione: Ex II 2(2)G(1)G Ex ib [ib Gb] [ia Ga] IIC T4 Gb X per gas e Ex II 2(2)D(1)D Ex tb [ib Db] [ia Da] IIIC T135°C Db X per polveri (Ta=0°C/+50°C). Da abbinare sempre ad alimentatore IECEXPW oppure batteria IECEXB. È Inclusa la stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES, IT). |
| DFWIECEX-BATCH1 | Indicatore di peso certificato IECEX e ATEX per zone 1, 21, 2, 22 per il dosaggio monocomponente in carico. Con porta seriale RS485 integrata a sicurezza intrinseca e 4 ingressi e 12 uscite digitali. Protezione: Ex II 2(2)G(1)G Ex ib [ib Gb] [ia Ga] IIC T4 Gb X per i gas e Ex II 2(2)D(1)D Ex tb [ib Db] [ia Da] IIIC T135°C Db X per le polveri (Ta=0°C/+50°C). Da abbinare sempre all'alimentatore IECEXPW o alla batteria IECEXB. Sono incluse le istruzioni di sicurezza stampate e le dichiarazione di conformità ATEX UE (EN, DE, FR, ES, IT). |
| DFW-IECEX3GD | Indicatore Ex per zona 2/22. Involucro in acciaio INOX, protezione IP68, tastiera 17 tasti, display LCD retroilluminato e alimentatore interno. Marcatura ATEX/IECEX II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) per gas e II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
| DFW-IECEX3GDZB | Indicatore Ex per zona 2/22 collegabile direttamente a celle di carico installate in zona 1/21 e 0/20. Involucro in acciaio INOX, protezione IP68, tastiera 17 tasti, display LCD retroilluminato e alimentatore interno. Marcatura ATEX/IECEX II 3(1)G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) per gas e II 3(1)D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
| 3590EGT-IECEX3GD | Indicatore Touch Screen a colori Ex per zona 2/22 con programma AF01. Contenitore in acciaio INOX IP68. Marcatura ATEX/IECEX II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) per gas e II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
| 3590EGT-IECEX3GDZB | Indicatore Touch Screen a colori Ex per zona 2/22 con programma AF01, collegabile direttamente a celle di carico installate in zona 1/21 e 0/20. Contenitore in acciaio INOX IP68. Marcatura ATEX/IECEX II 3(1)G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) per gas e II 3(1)D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
Barriera Zener IECEx
| | Codice | Descrizione |
| ZBA1S | Barriera Zener a sicurezza intrinseca a tre canali. Specifica per collegamento a celle di carico, per montaggio su barra DIN in area sicura o in custodia antideflagrante. Marcatura ATEX/IECEx II (1) GD [Ex ia Ga] IIC [Ex ia Da] IIIC. Completo di stampa delle istruzioni di sicurezza e della dichiarazione UE di conformità ATEX (EN, DE, FR, ES e IT). |
Scheda prodotto pdf
Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
|
|
