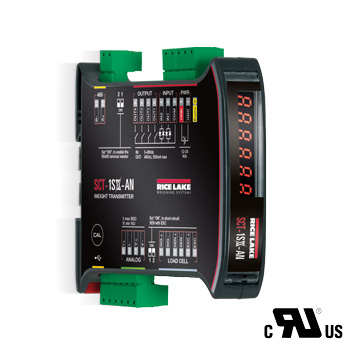

SCT-1SX: Trasmettitore di Peso Digitale ad Alta Velocità

	SCT-1SX: Trasmettitore di Peso Digitale ad Alta Velocità

CARATTERISTICHE TECNICHE

Alimentazione: da 12 a 24 Vcc, 5 W
Consumo di energia: da 70 mA min a 100 mA max
Tensione di eccitazione: 5V, 120 mA, 16 celle di carico da 350 ohm
Range di ingresso del segnale analogico: ±39 mV
Sensibilità del segnale analogico:
Alta risoluzione 0,01 µV/d
Legale per il commercio 0,3 µV/e
Frequenza di campionamento A/D: Fino a 4800 Hz
Risoluzione:
Interna: 1.500.000 conteggi
Display: 800.000
Legale per le divisioni commerciali
Fino a 10.000 e o multi-campo 2 × 3.000e
I/O digitali:
Due ingressi, configurabili: da 12 a 24 VDC
Quattro uscite, configurabili: 150 mA 48 VAC/150 mA 60 VDC
Porti di comunicazione:
1 Porta micro-USB (device)
1 Porta RS485 (Mod. SCT-1SX / SCT-1SX-AN)
Uscita analogica (se presente):
Opto. isolata, 16 bit
da 0 a 20 mA, da 4 a 20 mA (massimo 350 ohm)
da 0 a 5 VDC, da 0 a 10 VDC (minimo 10.000 ohm)
Annunciatori: Rete, centro di zero, stabilità
Display: Sei cifre (8 mm), LED rosso
Tastiera:
Cinque tasti, pannello a membrana
zero (giù), tara (su), modalità (destra), stampa (invio), C (on/off)
Dimensioni (L × L × H):
4. 72 x 0,9 x 4,0 pollici (120 x 23 x 112 mm)
Temperatura:
Certificata: da 14 °F a 104 °F (da -10 °C a 40 °C)
In funzione: da -4 °F a 140 °F (da -20 °C a 60 °C)
Umidità: 85% senza condensa
Regolazione/Materiale:
Scocca: Plastica ABS

Trasmettitore di peso multifunzione ad alte prestazioni gestisce fino a 4800 letture al secondo, per pesare con precisione in millisecondi. Il bus di campo e il server web integrati consentono la lettura diretta e la diagnostica del sistema di pesatura collegato. L'ampia gamma di interfacce rende più semplice e sicura l'integrazione della pesatura in qualsiasi sistema di automazione.

Disponibile nelle seguenti versioni:
PROFINET I/O | ETHERNET IP | MODUBUS TCP | USCITA ANALOGICA

WEB SERVER integrato di serie, per la configurazione, la diagnostica e il backup dei dati.

FUNZIONI PRINCIPALI

Diagnostica dello stato della cella di carico
Porta USB per programmazione rapida
Fieldbus e web server integrati per configurazione, diagnostica e backup dei dati
Elabora fino a 4800 letture di peso al secondo. L'elevata velocità consente un filtraggio del peso estremamente accurato, anche se la pesatura viene eseguita in millisecondi.
Fino a 120 aggiornamenti al secondo su Fieldbus
Nuovo circuito di alimentazione delle celle di carico (fino a 16) per una migliore stabilità di pesatura
Circuito di alimentazione con protezioni contro sovraccarichi, inversioni di polarità e cortocircuiti, specifico per ambienti industriali
Porta di comunicazione micro-USB per la configurazione, la diagnostica e il backup dei dati disponibile su tutte le versioni.
Protocollo Modbus RTU integrato su tutte le versioni, fino a 110 aggiornamenti al secondo
Segnalazione in tempo reale di eventuali guasti o disconnessioni della cella di carico
Il WEB SERVER integrato consente la diagnostica completa, la calibrazione e la configurazione remota del trasmettitore di peso da una rete Ethernet.
Calibrazione via teorica (mV/V), con pesi campione, Web server o software XSpeedTool
Facile configurazione con il software Rice Lake Tools

WEB SERVER INTEGRATO (per modelli PROFINET, ETHERNET/IP e MODBUS TCP/IP)

Il WEB SERVER integrato permette la diagnostica completa, la calibrazione e la configurazione da remoto del trasmettitore di peso da rete ethernet.

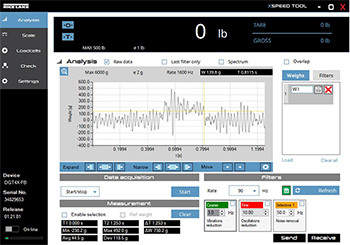

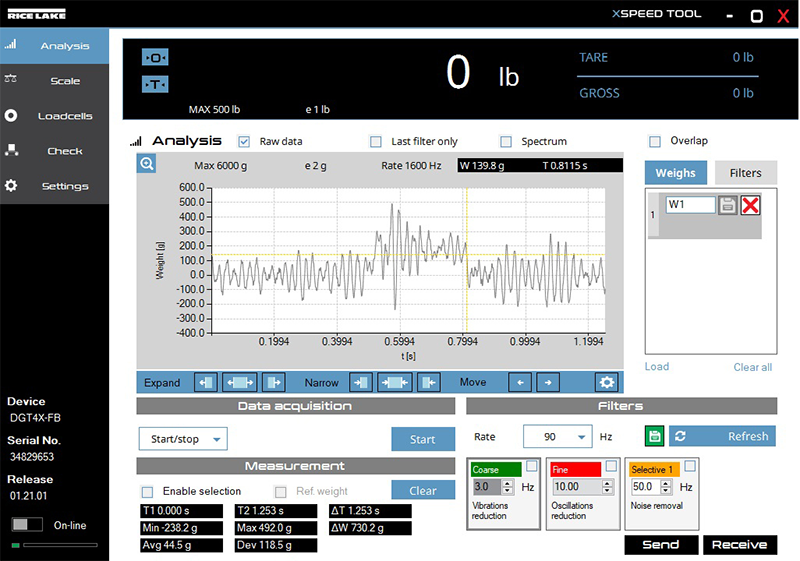

XSPEED TOOL

XSPEED tool è il programma per PC che permette di ottimizzare le prestazioni del sistema di pesatura integrato nel processo e nell'automazione industriale. Tramite XSPEED tool, è possibile impostare il filtro di pesatura più adatto per la propria applicazione e creare filtri personalizzati, massimizzando così la velocità e la precisione delle pesate in applicazioni statiche e dinamiche.
Scaricabile gratuitamente dalla sezione Download.

OMOLOGAZIONI

CE-M EN 45501
2014/30/EU EMC
2014/35/EU LVD
2011/65/EU RoHS
OIML R61 - MID
OIML R76
UL certification

DOWNLOAD

m_230152_user_man_xspeedtool_enus_reva.pdf	SCT-1SX-AN Quick Start Guide.pdf
Rice Lake Tools Quick Setup Guide.pdf	SCT-1SX-Ethernet_IP Quick Start Guide.pdf
SCT-1SX Fieldbus Protocol Manual.pdf	SCT-1SX-MODBUS TCP_IP Quick Start Guide.pdf
SCT-1SX Operation Manual.pdf	SCT-1SX-PROFINET Quick Start Guide.pdf
SCT-1SX Webserver Manual.pdf	XSpeed Tool RL.zip
SCT-1SX-AN Modbus Protocol Manual.pdf

Versioni disponibili

	Codice	Descrizione
	229548	Trasmettitore di peso SCT-1SX-AN per barra DIN, con 2 IN, 4 OUT e uscita ANALOGICA. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione. Certificato UL.
	229550	Trasmettitore di peso SCT-1SX-E/IP per barra DIN, con 2 IN, 4 OUT e porta EtherNet/IP. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione. Web server integrato. Certificato UL.
	229551	Trasmettitore di peso SCT-1SX-PRONET per barra DIN, con 2 IN, 4 OUT e porta PROFINET. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione. Web server integrato. Certificato UL.
	229552	Trasmettitore di peso SCT-1SX-MODTCP per barra DIN, con 2 IN, 4 OUT e porta Modbus/TCP. Tastiera a 5 tasti, display a LED. Programma di pesatura multifunzione. Web server integrato. Certificato UL.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
