Shear Beam

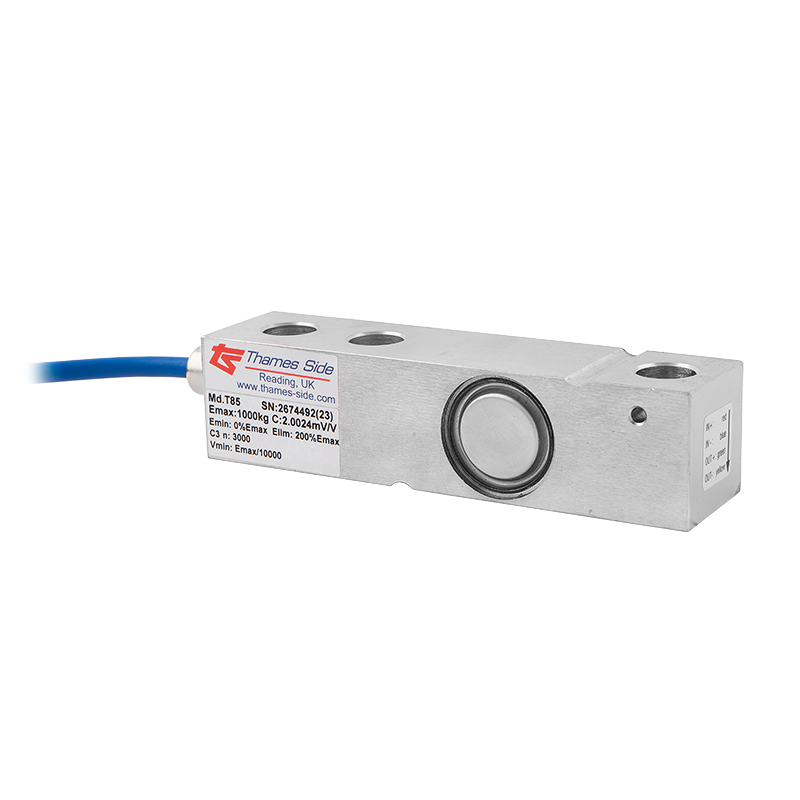

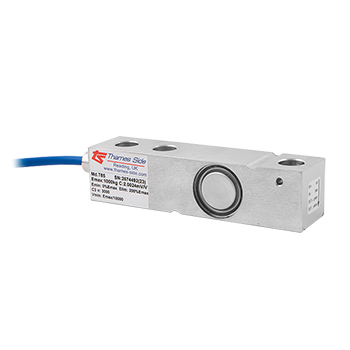

Serie T85: cella di carico a taglio


  Serie T85: cella di carico a taglio


  • Wiring Code
    Color
    Function
    RED
    EXCITATION +
    BLUE
    EXCITATION -
    GREEN
    SIGNAL +
    YELLOW
    SIGNAL -
PER LA PESATURA INDUSTRIALE
Questa cella di carico a taglio in acciaio inox è disponibile con omologazione OIML R60 Classe C3 (3000 divisioni) ed è calibrata in mV/V/Ω con regolazione della corrente di uscita, il che riduce al minimo il tempo di correzione dell'angolo nei sistemi a più celle.


PORTATE (kg): 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000

OIML R60.Classe di precisione C3.

Acciaio inox. Protezione IP68/IP69K.

  • La T85 è completamente saldata e sigillata ermeticamente con grado di protezione IP68 e IP69K di serie. Può quindi essere utilizzata negli ambienti industriali più difficili ed è generalmente impiegata in piattaforme di pesatura, per la pesatura in serbatoi e recipienti, in sistemi di riempimento di big bag (FIBC), nei trasportatori e nei macchinari con funzioni di pesatura. La portata varia da 300 kg a 10.000 kg.

    Il cavo in poliuretano offre un'eccellente protezione contro gli agenti chimici, i raggi UV, i roditori e i danni da taglio/impatto. Come opzione è disponibile la certificazione ATEX e IECEx per tutte le zone con gas e polveri. La certificazione per le zone polveri 20, 21 e 22 non richiede barriere di sicurezza, con un notevole risparmio di costi.

  • Per applicazioni in ambienti aggressivi, soggetti a corrosione da stress o all'attacco di acidi, la T85 può essere fornita con un rivestimento in Parylene opzionale.

  • Per applicazioni ad alta temperatura, la T85 è disponibile come opzione in una versione funzionante in ambienti fino a 150°C (temperatura continua).

CARATTERISTICHE PRINCIPALI

  • Costruzione in acciaio inox
  • Omologazione OIML R60 3000 divisioni (Classe C3)
  • Calibrazione in mV/V/Ω
  • Ingresso cavi in acciaio inox ad alta integrità
  • Dimensioni e specifiche conformi agli standard industriali
  • Opzioni con omologazione ATEX, rivestimento in Parylene e versione per alte temperature su richiesta
  • Certificato OIML disponibile su richiesta
  • Ampio campo di temperatura di lavoro

CARATTERISTICHE TECNICHE

  • Portata cella di carico (Emax): 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000 (7500, 10000 kg su richiesta)
  • Uscita nominale (Sn): 2 mV/V*
  • Classe di precisione secondo OIML R60 - numero di intervalli di verifica (n): 3000 n.OIML
  • Errore combinato: < ± 0,017% Sn
  • Non ripetibilità: < ± 0,015% Sn
  • Minimo intervallo di verifica della cella di carico (vmin)=Emax / Y: Emax / 10000 kg
  • Creep (30 minuti): < ± 0,016% Sn
  • Effetto della temperatura sul bilanciamento dello zero: < ± 0,002% Sn/˚C
  • Effetto della temperatura sullo span: < ± 0,0012% Sn/˚C
  • Campo di temperatura compensato: da -10 a +40 ˚C
  • Campo di temperatura di lavoro: da -30 a +70 ˚C
  • Sovraccarico di sicurezza (Elim): 200% Emax
  • Sovraccarico massimo: 300 % Emax
  • Bilanciamento dello zero: < ± 2% Sn
  • Resistenza di ingresso: 400 Ω ± 20
  • Resistenza di uscita: 350 Ω ± 3
  • Resistenza di isolamento: > 5000 MΩ @ 100V
  • Tensione di alimentazione consigliata: 5-15 V
  • Massima tensione di alimentazione: 15 V
  • Protezione ambientale secondo la norma EN 60529: IP68; IP69K
  • Cavo: lunghezza 5 m (300 - 5000 kg) o 12 m (7500 - 10000 kg), diametro 5,7 mm, materiale poliuretano
  • Deflessione massima a Emax: 0,2 - 0,4 mm
  • Peso di spedizione nominale:
    300 - 2500 kg 0,9 kg
    3000 - 5000 kg: 2,2 kg
    7500 - 10000 kg: 4,3 kg

    * Regolazione del preangolo ottimizzata a ± 0,05% mediante calibrazione della corrente di uscita
VERSIONE ATEX E IECEx SU RICHIESTA
  • La cella di carico T85 dispone di diverse opzioni di certificazione ATEX e IECEx.
Versioni disponibili

Codice

(kg)
T85-300KG300
T85-500KG500
T85-750KG750
T85-1000KG1000
T85-1500KG1500
T85-2000KG2000
T85-2500KG2500
T85-3000KG3000
T85-5000KG5000
Kit di montaggio
 CodiceDescrizione
LEVERMOUNT-2.5T-SC Accessorio di montaggio LEVERMOUNT per celle di carico T85 sino a 2.500kg - versione speciale autocentrante SC.
LEVERMOUNT-5T Accessorio di montaggio LEVERMOUNT per celle di carico T85 da 3.000 a 5.000kg - versione standard.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
