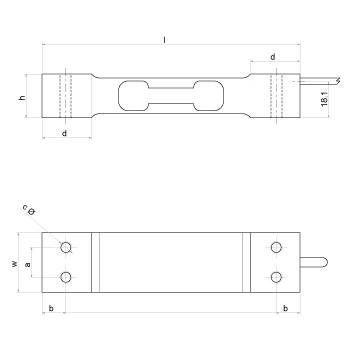

| Max (kg) |
Piatto Max (mm) |
l (mm) |
w (mm) |
h (mm) |
a (mm) |
b (mm) |
c ø (mm) |
d (mm) |
Codice |
| 3 |
300x300 |
130 |
24 |
22 |
15 |
12 |
N°4 M6 |
25 |
SPD3 |
| 5 |
SPD5 |
| 10 |
350x350 |
130 |
30 |
22 |
15 |
12 |
N°4 M6 |
25 |
SPD10 |
| 15 |
SPD15 |
| 20 |
SPD20 |
| 35 |
SPD35 |
| 75 |
SPD75 |
Versione Speciale
| Max (kg) |
Piatto Max (mm) |
l (mm) |
w (mm) |
h (mm) |
a (mm) |
b (mm) |
c ø (mm) |
d (mm) |
Codice |
| 20 |
350x350 |
130 |
25 |
22 |
15 |
12 |
N°4 M6 |
25 |
SPD20-1 |
|
|
|

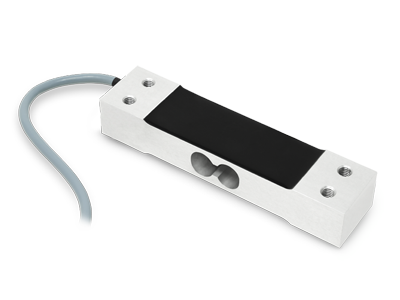

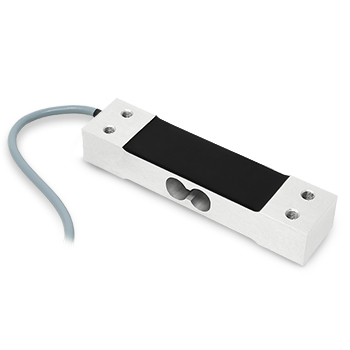

Celle di carico off-center dinamiche, adatte per realizzare sistemi di pesatura veloci e reattivi con piani di carico di dimensioni massime fino a 350 x 350 mm.
PORTATE (kg): 3, 5, 10, 15, 20, 35, 75
(su richiesta fino a 200 kg).
Lega di alluminio. Grado di protezione IP66.
 | | | CARATTERISTICHE TECNICHE |
| | - Ideali per applicazioni fino a 100.000 divisioni (in abbinamento a elettroniche Dini Argeo "X-CORE")
- Sensibilità: 2 ±0,2 mV/V
- Bilanciamento di zero: ±0,1 mV/V
- Dimensione massima dell'area di pesatura: vedi tabella versioni
- Compensazione termica: -10°C/+40°C
- Campo di temperatura di lavoro: -30°C/+70°C
- Tensione di alimentazione massima tollerata: 15 Vdc
- Resistenza di ingresso: 406 ±15 Ohm
- Resistenza di uscita: 350 ±3 Ohm
- Resistenza di isolamento: >2000 MOhm
- Carico statico massimo: 150% F.S.
- Carico di rottura: 300% F.S.
- Cavo schermato: 4x26 AWG, lunghezza 3 m, diametro 3,8 mm, rivestimento in PVC nero.
Wiring Code | Color | Function | | YELLOW | SHIELD | | WHITE | SIG + | | BLUE | EXC + | | RED | SIG - | | BLACK | EXC - |
|
|
|
