 | | | | Wiring Code | | Color | Function | | RED | INPUT + | | BLUE | INPUT - | | GREEN | OUTPUT + | | YELLOW | OUTPUT - |
|
|
|
PER LA PESATURA IN SILOS, SERBATOI E RECIPIENTI DI PROCESSO

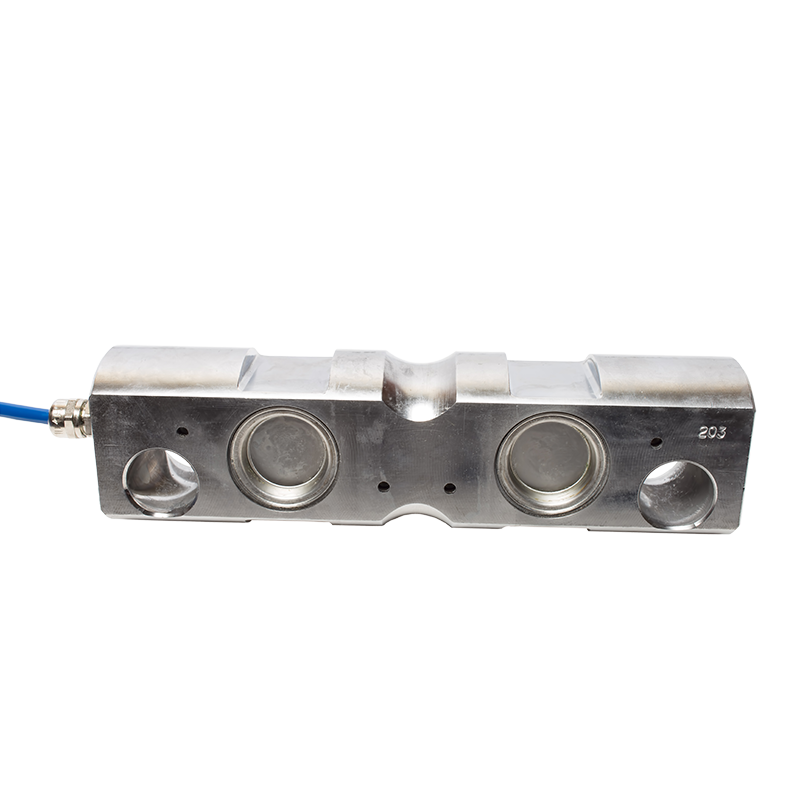

Risoluzione semplice ed economica dei problemi di pesatura in recipienti. La cella di carico a doppio taglio VC3500 è progettata in particolare per silos e serbatoi di grandi dimensioni e presenta un'elevata resistenza al sollevamento. La cella di carico VC3500 è disponibile anche con certificazione opzionale ATEX o IECEx e può essere fornita in una versione speciale in grado di funzionare ad alta temperatura (fino a 150°C in continuo).
PORTATE (t): 2, 5, 7,5, 10, 15, 20, 30
Acciaio inox. Protezione IP68/IP69K.
| | | | - Tra le industrie di utilizzo finale figurano quella del cemento, degli alimenti, delle bevande, dei minerali, dei prodotti chimici, delle materie plastiche, dei prodotti farmaceutici, delle vernici, delle biomasse, dell'offshore e altre ancora.
|
| | | CARATTERISTICHE TECNICHE |
| | - Portata cella di carico (Emax): 2, 5, 7.5, 10, 15, 20, 30, (50, 75, 100, 150, 200 t su richiesta)
- Uscita a pieno carico: 2,0 mV/V ± 0,25%
- Eccitazione - Consigliata: 5 - 15 V
- Eccitazione - Massima: 18 V
- Sovraccarico di sicurezza: 150 %*
- Sovraccarico massimo: 300 %*
- Errore combinato: < ± 0,03 %*
- Ripetibilità: < ± 0,015 %*
- Uscita a carico zero: < ± 2,0 %*
- Resistenza di ingresso: 785 Ω ± 20
- Resistenza di uscita: 705 Ω ± 5
- Campo di temperatura di lavoro: da -50 a +80 ˚C
- Campo di temperatura compensato: da -10 a +40 ˚C
- Coefficiente di temperatura punto zero: < ± 0,002 %* / ˚C
- Coefficiente di temperatura span: < ± 0,0012 %* / ˚C
- Protezione ambientale: IP68 e IP69K
- Cavo: lunghezza 20 m, diametro 6 mm, materiale poliuretano
- Isolamento: >5000 MΩ @ 100V
*Tutte le percentuali sono riferite al pieno carico nominale
|
|
|
