PIATTAFORME A 4 CELLE SERIE ET


  PIATTAFORME A 4 CELLE SERIE ET

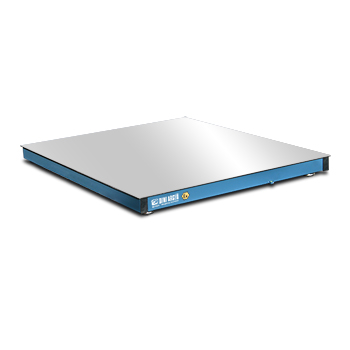

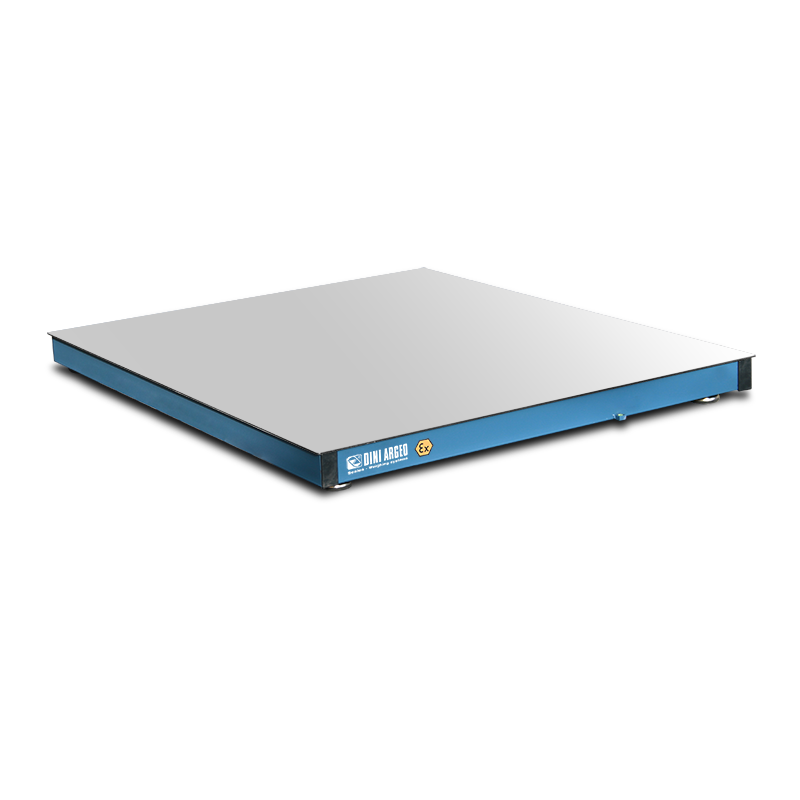

Piattaforme elettroniche di pesatura a basso profilo con piano rimovibile. Celle di carico INOX IP68 di serie. Adatte per realizzare bilance e sistemi elettronici per pesare in applicazioni industriali e commerciali di ogni tipo. Versione standard con cella omologata.

CARATTERISTICHE PRINCIPALI

  • Funzionamento con 4 celle di carico shear-beam omologate in acciaio INOX con resistenza di ingresso 1100 Ohm e secondo norme OIML R60 con protezione da polvere e immersione sott'acqua secondo norme IP68.

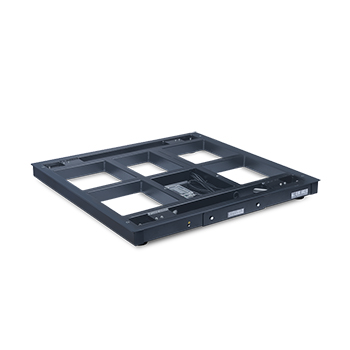

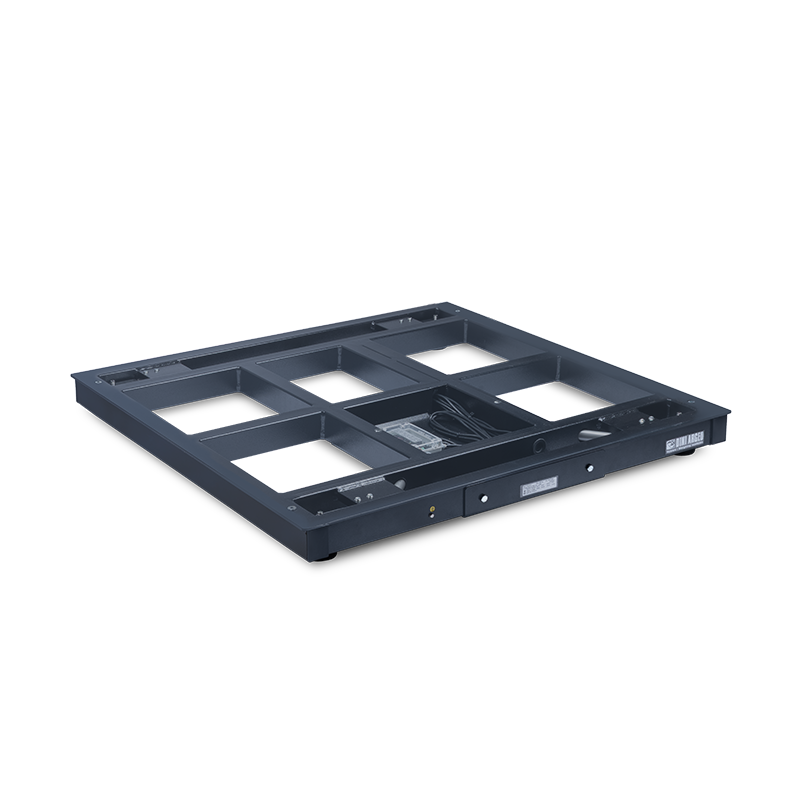

  • Struttura portante in tubolari di acciaio verniciato a forno colore azzurro RAL 5007, piano di carico rimovibile in acciaio di forte spessore e botola ispezionabile di alloggiamento scatola di giunzione.
  • Piedi snodati in acciaio inox antishock regolabili e bolla di livello.
  • Alimentazione max. 15 Vdc.
  • Scatola di giunzione e cablaggio cavi con guaine di protezione secondo norme IP67, cavo schermato a 6 poli da 5 m completo di connettore femmina.

OPZIONI A RICHIESTA SOLO IN FASE D'ORDINE

  • Collegamento a indicatore e taratura con omologazione CE-M a singola scala 3.000e o a doppia scala 3.000e + 3.000e.
  • Piano di carico liscio in acciaio INOX.
  • Versione ad alta risoluzione per uso interno di fabbrica.
  • DISPONIBILE A PREVENTIVO: versione rinforzata per pesatura di carichi concentrati (es. bobine, carrelli elettrici ecc.)

CARATTERISTICHE TECNICHE ATEX

PIEDINATURA CONNETTORE
ACCESSORI
  • Colonna porta indicatore.
  • Telai per montaggio filo pavimento.
  • Rampe di accesso.
  • Misure e portate speciali a preventivo.
DOWNLOAD
Versioni disponibili

Codice		l x w x h
(mm)		N° celleMax
(kg)		d
(g)
(g)*
2R (g)*		d HR
(g)*
ETA3-11000x1000x904x300kg30050100--20
ETA6-11000x1000x904x500kg600100200100-20050
ETA15-11000x1000x904x1000kg1500200500200-500100
ETM3-11000x1250x904x300kg30050100--20
ETM6-11000x1250x904x500kg600100200100-20050
ETM15-11000x1250x904x1000kg1500200500200-500100
ETB3-11250x1250x904x300kg30050100--20
ETB6-11250x1250x904x500kg600100200100-20050
ETB15-11250x1250x904x1000kg1500200500200-500100
ETB30-11250x1250x904x2000kg30005001000500-1000200
ETD6-11250x1500x1154x500kg600100200100-20050
ETD15-11250x1500x1154x1000kg1500200500200-500100
ETD30-11250x1500x1154x2000kg30005001000500-1000200
ETE6-11500x1500x1154x500kg600100200100-20050
ETE15-11500x1500x1154x1000kg1500200500200-500100
ETE30-11500x1500x1154x2000kg30005001000500-1000200
ETF61500x2000x1304x500kg600100200100-20050
ETF151500x2000x1304x1000kg1500200500200-500100
ETF301500x2000x1304x2000kg30005001000500-1000200
ETG60-21500x2000x1804x3000kg6000100020001000-2000500
ETH30-11500x2500x1804x3000kg30005001000--200
ETH60-11500x2500x1804x3000kg6000100020001000-2000500
ETH100-11500x2500x1804x4500kg10000200050002000-50001000
ETL30-12000x2500x1804x3000kg30005001000--200
ETL60-12000x2500x1804x3000kg6000100020001000-2000500
ETL100-12000x2500x1804x4500kg10000200050002000-50001000
ATTENZIONE: i modelli ETF, ETG, ETH, ETL richiedono un trasporto speciale con quotazione a preventivo.
NOTA: Le piattaforme con codice -1 sono dotate di piano di carico liscio in acciaio verniciato.
(*) Divisioni ottenibili solo con le relative opzioni, in abbinamento a indicatore di peso Dini Argeo.
Servizio di calibrazione con indicatore di peso
 CodiceDescrizione
DINICAL Collegamento a indicatore Dini Argeo e calibrazione. PREZZO NETTO (*).
DINICAL-DRC Collegamento diretto (senza connettori) dalla piattaforma all'indicatore e servizio di calibrazione. € NETTO.
NOTA(1): piattaforma consegnata non collegata: collegamento della piattaforma all’indicatore di peso da eseguire sul luogo di utilizzo da parte di personale qualificato.
Omologazione , in classe III o IIII, con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
ECEM Servizio di omologazione a singola portata 3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEM2 Servizio di omologazione multi-range 3000+3000e, per singola piattaforma/bilancia. NOTA: a seconda del prodotto, il servizio di omologazione ECEM può richiedere il servizio di calibrazione DINICAL. Verificare se DINICAL è presente tra le opzioni del prodotto.
ECEMDOC Dichiarazione di conformità UE, attestato di verificazione UE, certificato di collaudo e libretto metrologico, in formato cartaceo (scaricabile gratuitamente dal sito, disponibile solo per bilance omologate CE-M). € NETTO.
Alta risoluzione (d HR)(solo in fase d'ordine)
 CodiceDescrizione
ETHR Versione per alta risoluzione per uso interno di fabbrica.
Protezione IP68
 CodiceDescrizione
ETIP68 Collegamento IP68 completo di cavo, pressacavi e connettori specifici.
Protezione IP69K
 CodiceDescrizione
IP69KLC Versione IP69K per singola cella.
JB4QIP69K Scatola di equalizzazione INOX fino a 4 celle di carico. Grado di protezione IP68/IP69K, con 4 + 1 pressa cavi. NOTA: Il servizio di installazione S6 è richiesto in fase d’ordine per le piattaforme ET/ETI.
S6 Installazione franco fabbrica. PREZZO NETTO
Piano di carico in acciaio INOX
 CodiceDescrizione
ETAPI-1 Piano di carico INOX, 1000x1000x5 mm, per piattaforme ETA.
ETMPI-1 Piano di carico INOX, 1000x1250x5 mm, per piattaforme ETM.
ETBPI-1 Piano di carico INOX, 1250x1250x5 mm, per piattaforme ETB
ETDPI-1 Piano di carico INOX, 1250x1500x5 mm, per piattaforme ETD.
ETEPI-1 Piano di carico INOX, 1500x1500x5 mm, per piattaforme ETE.
ETFPI-1 Piano di carico INOX, 1500x2000x6 mm, per piattaforme ETF.
ETHPI Piano di carico INOX, 1500x2500x5 mm, per piattaforme ETH.
ETGPI-1 Piano di carico INOX, 1500x2000x8 mm, per piattaforme ETG.
Piani di carico con spessore maggiorato
 CodiceDescrizione
ETEPV8 Piano di carico rinforzato in acciaio verniciato per piattaforma ETE. Spessore: 8 mm.
ETEPI8 Piano di carico rinforzato in acciaio INOX per piattaforma ETE. Spessore: 8 mm.
Colonne da pavimento
 CodiceDescrizione
CSP38I-1 Colonna in acciaio INOX AISI 304, 450x450mm, h=917mm, Ø 38mm. Per indicatori DINI ARGEO e SCALE HOUSE.
CSP38 Colonna in acciaio inox 450x450mm, h=917mm, Ø 38mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
CSP38D Colonna in acciaio INOX 350x350mm, h=750mm. Base in acciaio verniciato. Per indicatori DINI ARGEO e SCALE HOUSE.
Telaio per installazione a filo pavimento
 CodiceDescrizione
ETATF Telaio per fissaggio a filo pavimento per piattaforme ETA.
ETMTF Telaio per fissaggio a filo pavimento per piattaforme ETM.
ETBTF Telaio per fissaggio a filo pavimento per piattaforme ETB.
ETDTF Telaio per fissaggio a filo pavimento per piattaforme ETD.
ETETF Telaio per fissaggio a filo pavimento per piattaforme ETE.
ETFTF Telaio per fissaggio a filo pavimento per piattaforme ETF.
ETGTF-1 Telaio per fissaggio a filo pavimento per piattaforme ETG.
ETHTF Telaio per fissaggio a filo pavimento per piattaforme ETH.
ETLTF Telaio per fissaggio a filo pavimento per piattaforme ETL.
ETKB Kit snodi sferici INOX per telaio fossa ETxTF e ETxTFI. In sostituzione alle piastre di serie, permettono alla piattaforma di oscillare e riassestarsi, migliorando le prestazioni di pesatura. Compatibile con le piattaforme con celle di carico fino a 2000 kg.
Rampe aggiuntive per salita / discesa
 CodiceDescrizione
ETAR Rampa in acciaio verniciato 1000x900mm, per piattaforme ETA e ETM.
ETBR-1 Rampa in acciaio verniciato 1250x900mm, per piattaforme ETB.
ETDR Rampa in acciaio verniciato 1250x1100mm per piattaforme ETD.
ETER-1 Rampa in acciaio verniciato 1500x1100mm per piattaforme ETE.
VERIFICARE SEMPRE CHE L'INCLINAZIONE RISULTANTE DELLA RAMPA SIA COMPATIBILE CON LE CARATTERISTICHE DEI MEZZI ADIBITI ALLE OPERAZIONI DI CARICO E SCARICO.
PROTEGGERE ANCHE I LATI DELLA PIATTAFORMA DI PESATURA DAI MEZZI DI SOLLEVAMENTO, MONTANDO DOVE NECESSARIO APPOSITI PROFILI ANGOLARI - GUARD RAILS.
Piastre per fissaggio a pavimento
 CodiceDescrizione
ETPFI-1 Kit 4 piastre di fissaggio a pavimento in acciaio INOX. Per piattaforme serie ETG, ETH, ETL, ETA, ETM, ETB, ETD, ETE, ETF, LPI, FL e FLI.
Protezione per scatola di giunzione/circuiti elettronici
 CodiceDescrizione
GELBOX(S1) Gel anticondensa, isolante e sigillante. Utile per la protezione dei circuiti elettronici del sistema di pesatura, anche in condizioni di immersioni prolungate nel tempo. Confezione da 300ml.
ATTENZIONE:
Per JB4Q, JB4QA, JBxQI e JBxQAI: necessari 300ml di gel
Servizio di taratura con indicatore Dini Argeo (solo in fase d'ordine)
 CodiceDescrizione
CT5 Certificato di taratura ISO 17025 da 61 a 300 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT6 Certificato di taratura ISO 17025 da 301 a 1500 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CT7 Certificato di taratura ISO 17025 da 1501 a 3000 kg per singola bilancia/piattaforma. Per bilance di precisione, industriali e dinamometri. Il certificato è fornito in formato digitale (pdf) ed inviato a mezzo e-mail.
CD3 Rapporto di taratura ISO 9001 DINI ARGEO, da 1501 a 6000 kg, per singola bilancia/piattaforma. Pesi a riferibilità ACCREDIA.
CD4 Rapporto di taratura ISO 9001 DINI ARGEO, da 6001 a 15000kg, per singola bilancia/piattaforma. Pesi a riferibilità ACCREDIA.

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
