CELLE DIGITALI DOUBLE SHEAR BEAM SERIE RSBTD

	CELLE DIGITALI DOUBLE SHEAR BEAM SERIE RSBTD

Collegamenti Cella
Colore
Funzione
--
SCHERMO
VERDE
A +
ROSSO
EXC +
BIANCO
B -
NERO
EXC -

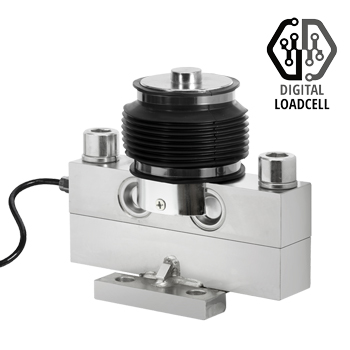

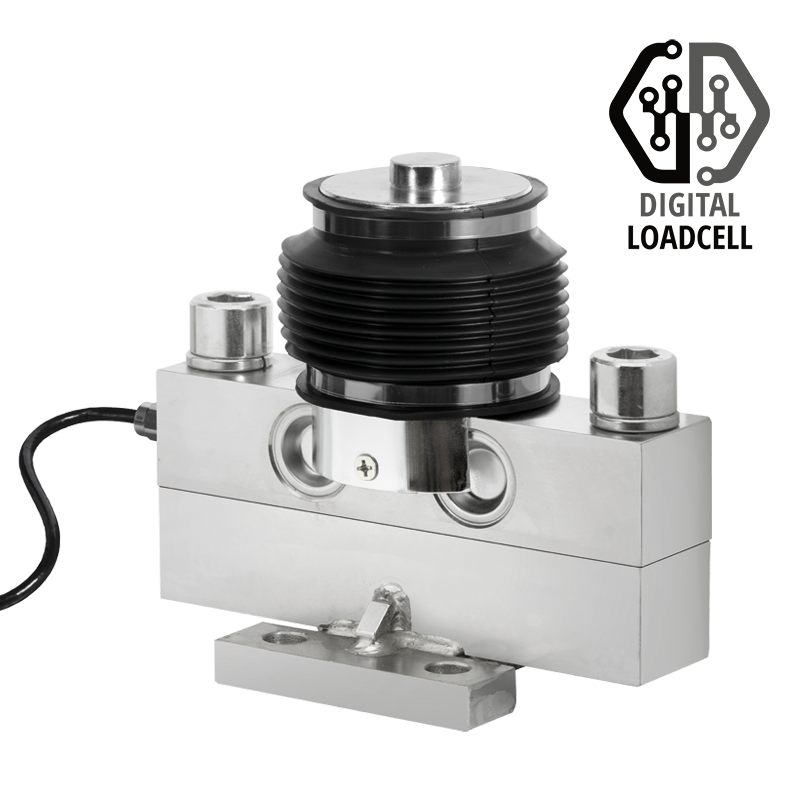

Celle di carico a doppio taglio digitali, particolarmente indicate per pese a ponte, impianti di dosaggio, serbatoi, silos etc., complete di supporto e giunto a sfera oscillante. Approvate CE-M.

PORTATE (kg): 30000, 40000.

OIML R60. Classe di precisione C3.

Acciaio nichelato. Grado di protezione IP68.

CARATTERISTICHE PRINCIPALI

CLASSE DI PRECISIONE C3
ESECUZIONE IN ACCIAIO NICHELATO CON SALDATURE LASER
ELEVATA PRECISIONE E LINEARITA' ANCHE CON CARICHI NON PERPENDICOLARI
GRADO DI PROTEZIONE IP68
PORTATA 30000kg O 40000kg
CAVO DI COLLEGAMENTO SCHERMATO DA 20 m
CERTIFICATO DI PROVA DISPONIBILE A RICHIESTA

CARATTERISTICHE TECNICHE

60000 divisioni per carico nominale
Non linearità: ± 0,02% F.S.
Errore di isteresi: ± 0,02%F.S.
Ripetibilità: ± 0,01%F.S.
Creep a carico nominale dopo 30 minuti: ± 0,02%F.S.
Errore combinato sul carico nominale: ± 0,01%
Effetto della temperatura sul fondo scala: ± 0,02%F.S./10°C
Effetto della temperatura sullo zero: ± 0,02%F.S./10°C
Compensazione termica: -10 °C / +40° C
Campo di temperatura di lavoro: -30 °C / +70° C (non legale per uso commerciale)
Tensione di alimentazione: da 9 a 12 Vdc
Consumo: 15-20mA
Conversione: 24 bit
Connessione: RS485
Carico statico massimo: 150% F.S.
Carico di rottura: 250% F.S.
Cavo schermato in PVC a 4 poli, diametro 6 mm.

DOWNLOAD

RSB.zip

Versioni disponibili

	Codice	Max (kg)
	RSBT30C3-D	30000
	RSBT40C3-D	40000

Scatole / Schede di giunzione - Cavi cella

	Codice	Descrizione
	JB10QD-1	Scatola di giunzione RS485, fino a 10 celle di carico digitali. Involucro in poliestere rinforzato, con 10 + 1 pressacavi e surge arresters.
	GELBOX	(S1) Gel anticondensa, isolante e sigillante. Utile per la protezione dei circuiti elettronici del sistema di pesatura, anche in condizioni di immersioni prolungate nel tempo. Confezione da 300ml.
	RSCBTW	(S3) Cavo twistato schermato a 4 conduttori accoppiati (2x2x0,34 mm²), per comunicazione RS485 o per uscita analogica. Guaina interna in polioefina. Schermatura a treccia in rame stagnato. Guaina esterna in PVC, diametro 7mm. Temperatura di utilizzo: -30 / +80 °C. Raggio di curvatura minimo >/= 6 x O.D. €/m. Lunghezza massima ordinabile: 100 m (lunghezze maggiori disponibili solo su richiesta).

ATTENZIONE:
Per JB10Q/JB10QD: necessari 1200ml di gel

Indicatore di peso: Versioni disponibili

	Codice	Descrizione
	3590ET8D-1	Indicatore Touch Screen con programma AF03 , specifico per il collegamento a celle di carico digitali. Contenitore in ABS. Display 8" a colori. Alimentazione interna per celle di carico digitali. Porta seriale RS485 con circuito di protezione contro fulmini e sovratensioni.
	RS485C	(S1) Interfaccia RS485 interna (montaggio e pressacavo escluso).
	RS485OPTO	(S1) Interfaccia RS485 optoisolata interna (montaggio e pressacavo escluso).
	C2IN	(S1) Kit 2 ingressi optoisolati (montaggio e pressacavo esluso).
	C4OUT	(S1) Kit 4 uscite optoisolate (montaggio e pressacavo escluso).

Scheda prodotto pdf Le specifiche tecniche e le immagini riportate possono essere soggette a miglioramenti e modifiche senza preavviso.
